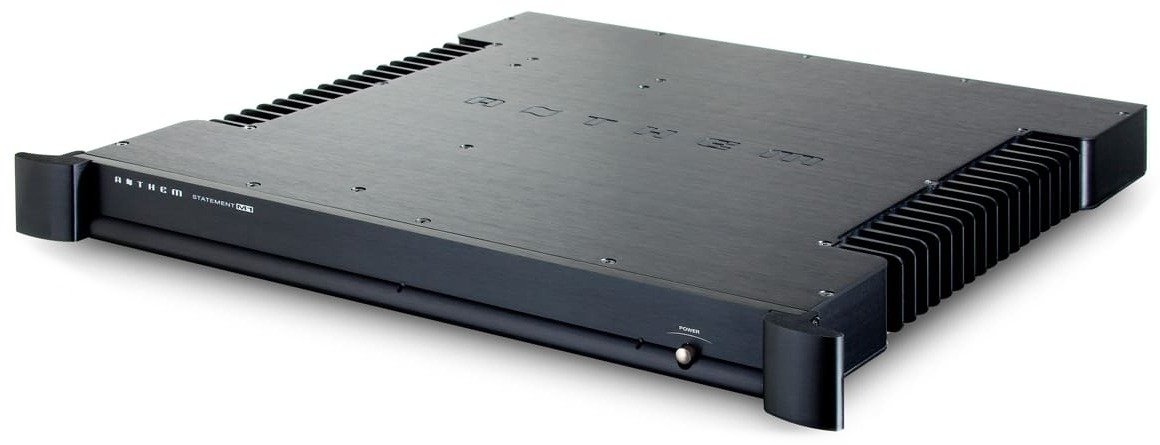

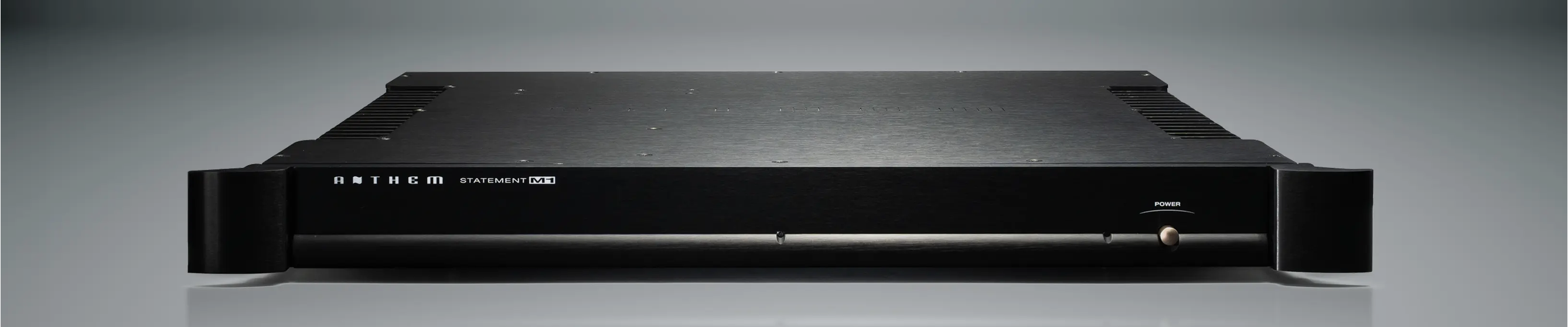

Anthem Statement M1 – monofónny výkonový zosilňovač
Referenčný monoblok triedy D s výkonom 1 000 W/8 Ω, 2 000 W/4 Ω, symetrickým XLR vstupom a bezventilátorovým chladením v 1U šasi
Popis
Anthem • Statement Series • Reference Monoblock
Statement M1 – tisíc wattov absolútnej kontroly
Anthem Statement M1 je výnimočný monofónny výkonový zosilňovač, ktorý mení predstavy o tom, aký veľký a ťažký musí byť skutočne výkonný high-end komponent. V elegantnom šasi s výškou iba jednej rackovej jednotky ukrýva originálnu analógovo riadenú architektúru triedy D, špičkové napájanie a prepracované ochranné obvody.
Jeden Statement M1 poskytuje trvalý výkon 1 000 W do 8 Ω, 2 000 W do 4 Ω a 2 400 W do 3 Ω. Hodnoty sú špecifikované od 20 Hz do 20 kHz pri THD+N pod 0,1 %. Pri záťaži 2 Ω výrobca uvádza výkon vyšší ako 2 000 W, ktorého dostupnosť závisí od regulácie napájacieho napätia a prevádzkových podmienok.
Statement M1 vznikol s cieľom poskytnúť presnú frekvenčnú odozvu aj pri náročných reproduktorových záťažiach, zachovať najjemnejšie hudobné detaily a zároveň ponúknuť mimoriadnu dynamickú rezervu. Vďaka účinnej konštrukcii a chladeniu bez ventilátora sa hodí do referenčnej posluchovej miestnosti aj do komplexného domáceho kina.
Navrhnutý a skonštruovaný v Ottawe, vyrobený v Toronte – Statement M1 reprezentuje kanadské inžinierstvo Anthem v jeho najambicióznejšej podobe.
Referenčný zvuk a mimoriadna výkonová rezerva
Statement M1 spája kompaktné rozmery s výkonovou kapacitou, ktorú by poslucháč očakával od oveľa rozmernejšieho zosilňovača. Umožňuje naplno rozvinúť dynamiku kvalitných reproduktorov a zachovať presnosť reprodukcie aj v náročných hudobných pasážach.
V stereofónnej zostave sa používajú dva samostatné monobloky – jeden pre ľavý a druhý pre pravý kanál. Takéto riešenie poskytuje každému reproduktoru vlastný výkonový stupeň a prináša flexibilitu pri umiestňovaní elektroniky.
V domácom kine možno viacero zosilňovačov M1 priradiť jednotlivým reproduktorovým kanálom podľa požiadaviek zostavy. Veľká výkonová rezerva je výhodná najmä pri reproduktoroch s nízkou alebo výrazne premenlivou impedanciou.
Presnosť podania nevyplýva iba z počtu wattov. Dôležitá je aj veľmi nízka výstupná impedancia, tlmiaci faktor 800 až 1 400 podľa frekvencie a stabilná odozva zosilňovača pri rôznom zaťažení.
Predmetom predaja je jeden jednokanálový zosilňovač Statement M1. Reproduktory, predzosilňovač a ďalšie komponenty z fotografie nie sú súčasťou balenia.
Pokročilá technológia v precízne navrhnutom šasi
Konštrukcia Statement M1 ukazuje, že vysoký výkon nemusí znamenať obrovský transformátor ani masívny ventilátorový chladiaci systém. Anthem vyvinul vlastné spínané napájanie s aktívnou korekciou účinníka a výstupný stupeň s vysoko presným riadením.
Dva regulované stupne napájania pomáhajú udržiavať stabilné podmienky pre zosilnenie aj pri výrazných dynamických špičkách. Výstupná časť používa osem vysokoprúdových tranzistorov MOSFET, zatiaľ čo riadiaci systém monitoruje prevádzku a bezpečnostné stavy mimo samotnej audio signálovej cesty.
Vnútri zosilňovača sú tiež tepelné trubice na efektívny prenos tepla k bočným chladičom. Tým odpadá potreba ventilátora, ktorý by vytváral mechanický hluk.
Každá časť konštrukcie sleduje rovnaký cieľ: zachovať vysokú účinnosť, čistotu signálu a spoľahlivé fungovanie aj pri náročnom používaní.

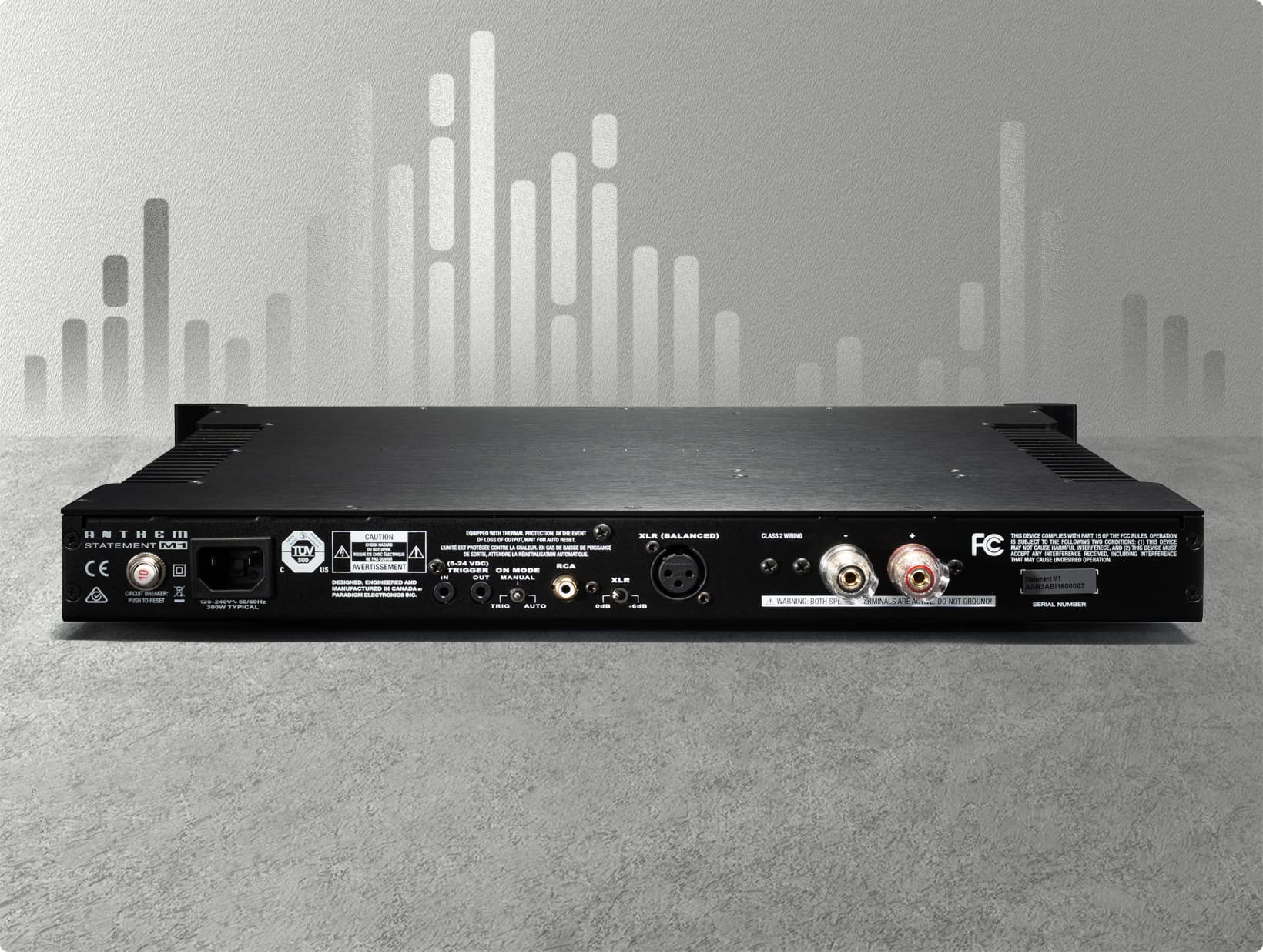

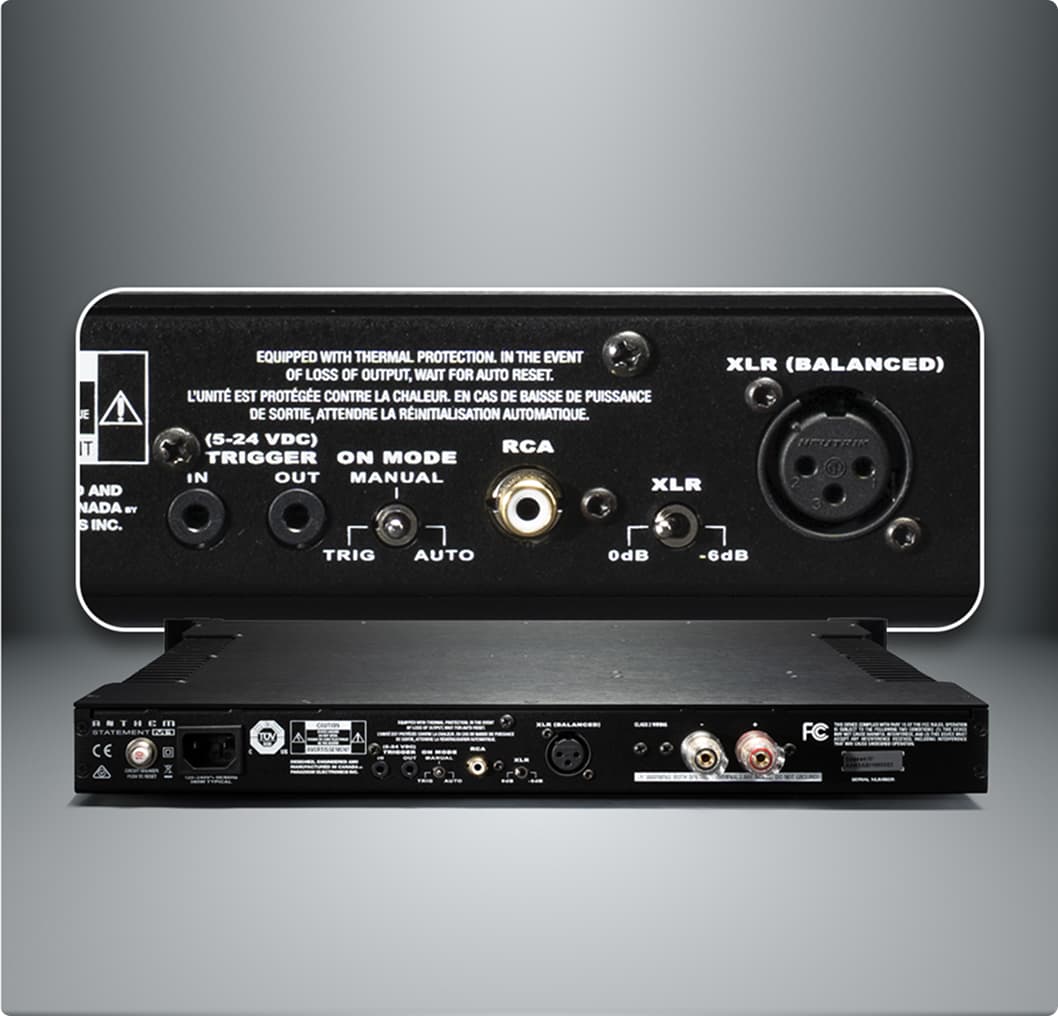

Prehľadný zadný panel a profesionálne pripojenie
Statement M1 ponúka symetrický analógový vstup XLR a nesymetrický vstup RCA pre pripojenie kompatibilného predzosilňovača alebo AV procesora. Symetrický vstup je obzvlášť vhodný pri dlhších kábloch, kde pomáha potláčať brum a rušenie.
Pri XLR pripojení možno nastaviť vstupnú úroveň pomocou prepínača 0 dB / −6 dB. Poloha 0 dB je určená pre bežnú linkovú úroveň; poloha −6 dB je vhodná pri predzosilňovačoch s dvojnásobnou výstupnou úrovňou.

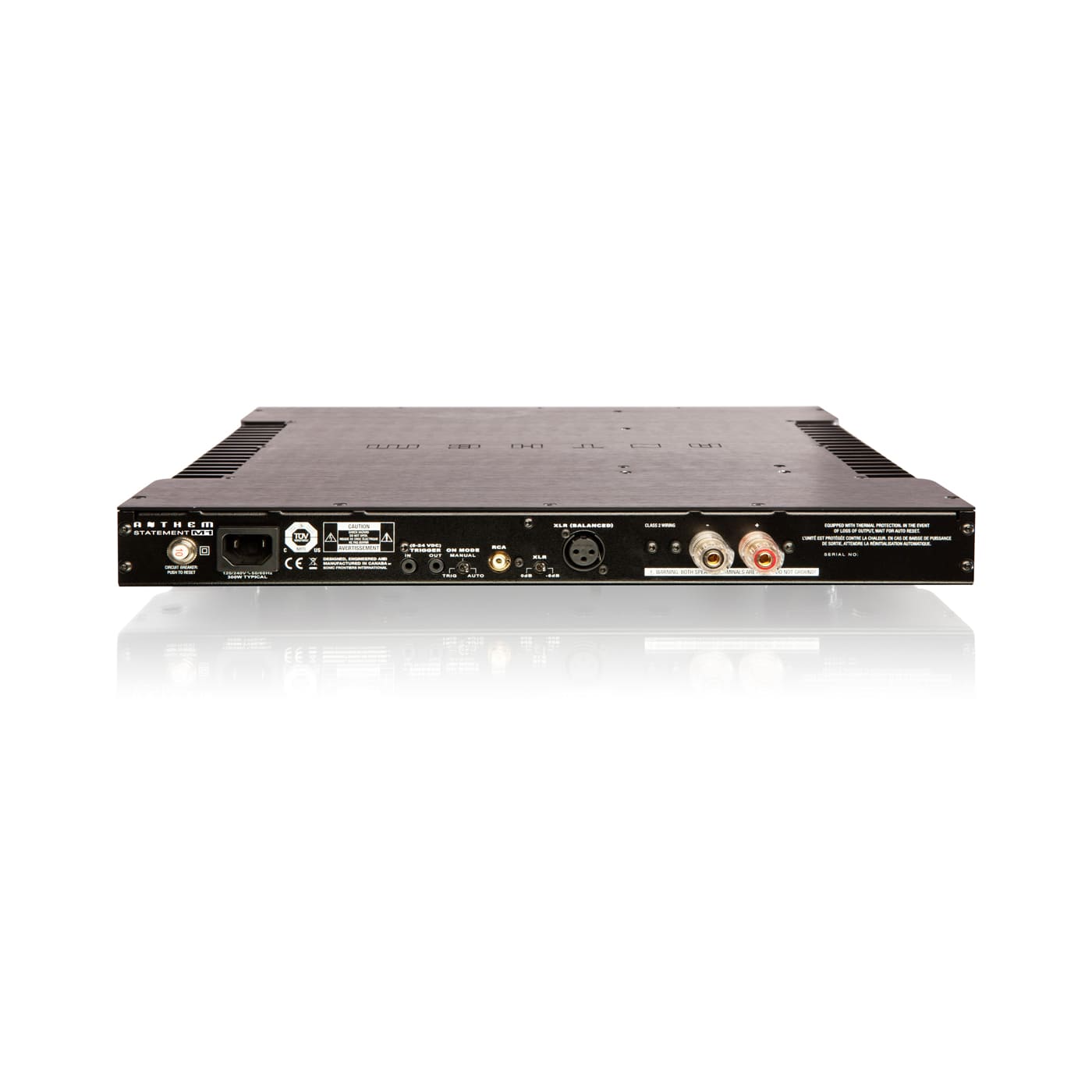

Na zadnom paneli sa nachádzajú aj reproduktorové terminály, prepínač režimu zapínania, trigger vstup a výstup, sieťová prípojka a resetovateľný istič. Režimy zahŕňajú manuálne zapínanie, automatické zapnutie po detekcii vstupného audiosignálu a ovládanie externým triggerom s napätím 5–24 V DC.
Pri aktivovanom automatickom rozpoznávaní signálu prejde zosilňovač približne po 20 minútach bez signálu do pohotovostného režimu.
Bezpečnostné upozornenie: Oba reproduktorové terminály sú aktívne. Čierny záporný terminál nie je uzemnený a nesmie sa pripájať k šasi ani k elektrickej zemi. Výrobca vyžaduje odbornú inštaláciu vzhľadom na vysoké dostupné výstupné napätie. Pred pripájaním káblov musí byť prístroj odpojený od siete.
Ideálny do technického racku aj náročného domáceho kina

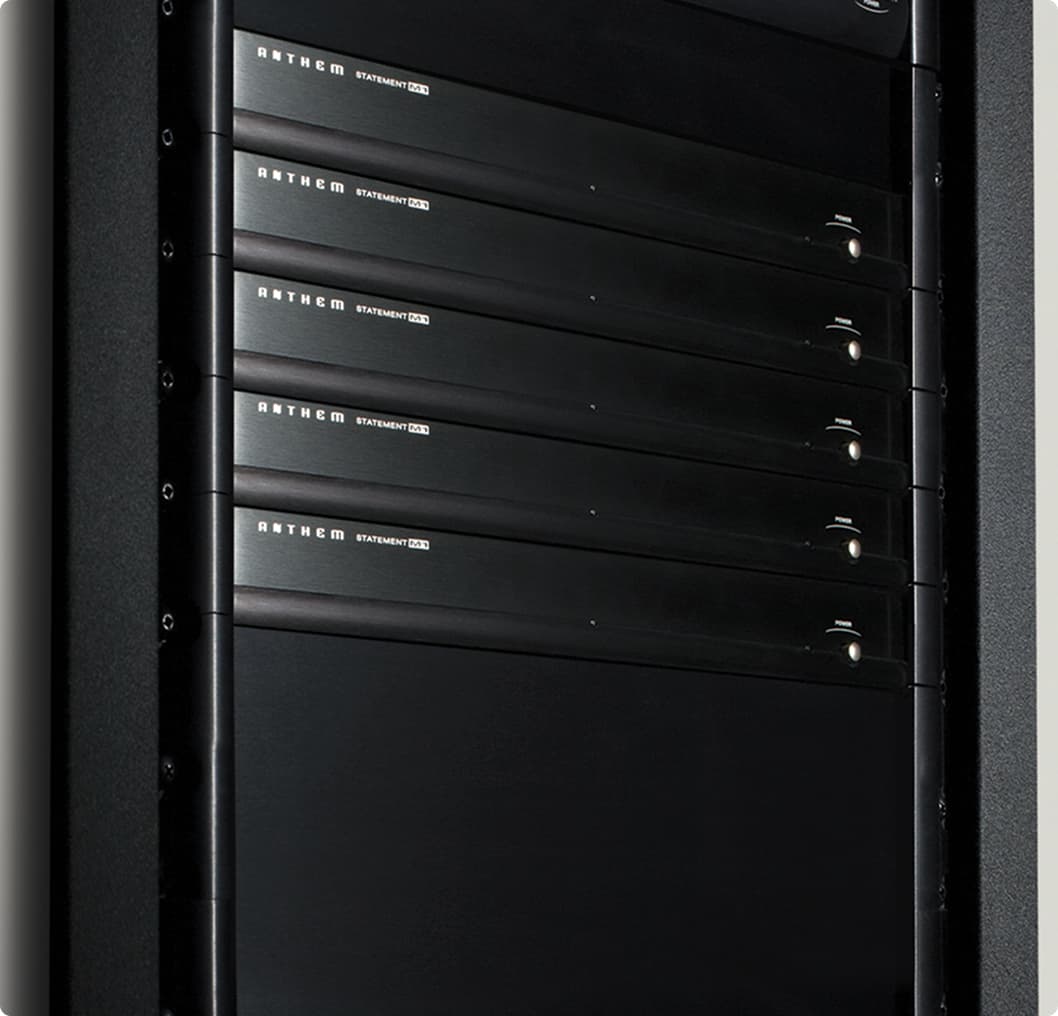

Statement M1 využíva pri montáži do racku výšku iba 1U. Vďaka nízkej hmotnosti 9 kg a účinnému pasívnemu chladeniu možno viacero monoblokov integrovať do jedného kompaktného technického priestoru.
Chladiaci systém s tepelnými trubicami umožňuje za bežných podmienok umiestniť jednotky aj priamo nad seba. Pri dlhodobej prevádzke viacerých susediacich zosilňovačov blízko maximálneho výkonu však výrobca odporúča medzi nimi ponechať voľné miesto a zabezpečiť dostatočné prúdenie vzduchu.

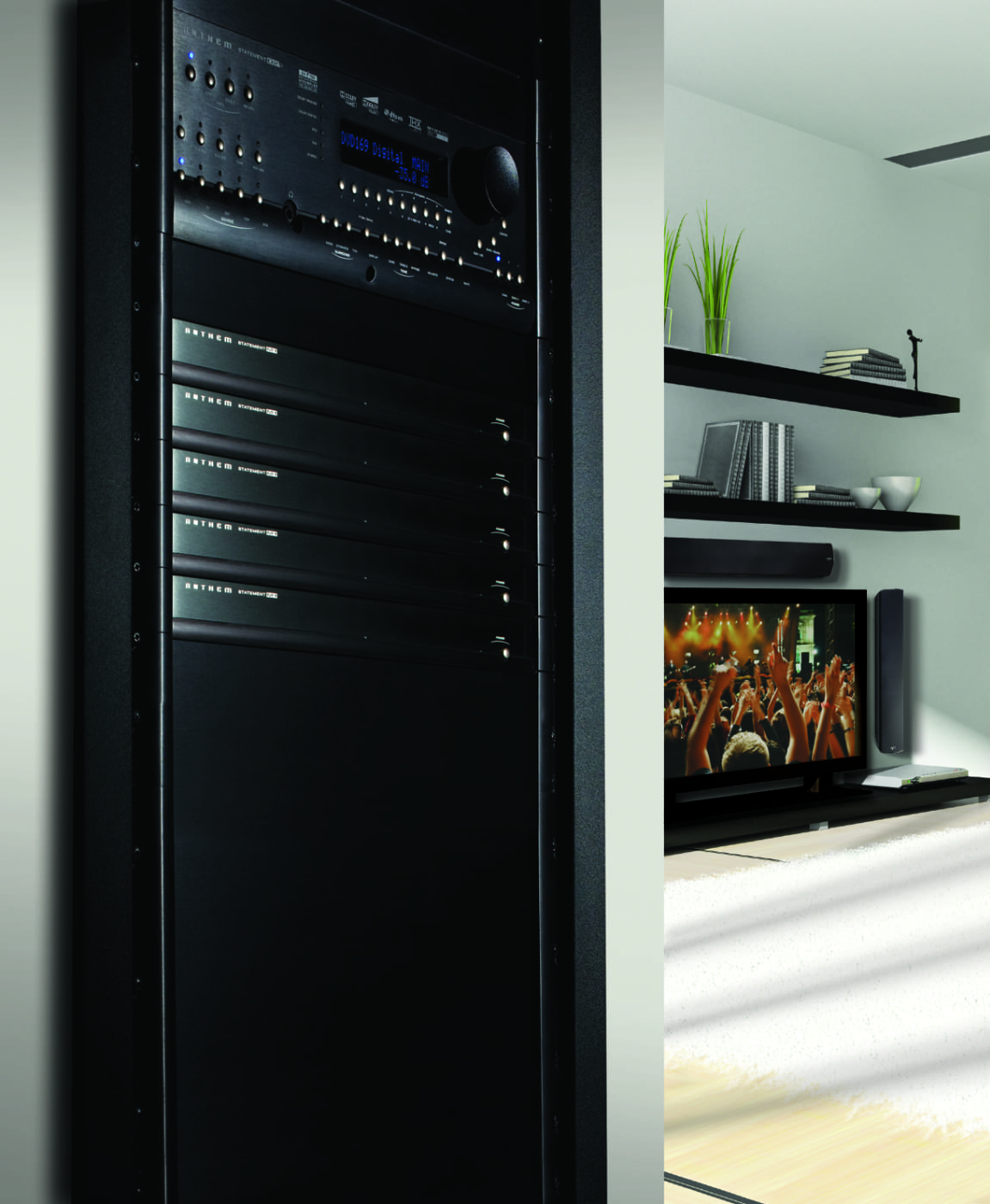

V domácich kinách s veľkým počtom reproduktorov prináša samostatný monoblok pre každý kanál vysokú flexibilitu. Zosilňovače možno spúšťať spoločne pomocou trigger prepojenia a sústrediť ich do technickej miestnosti mimo posluchového priestoru.
Můstkové zapojenie je už súčasťou vnútornej konštrukcie každého M1. Nejde o používateľský režim určený na vzájomné premostenie dvoch samostatných zosilňovačov. Výstupné terminály sa preto nesmú prepájať spôsobom určeným pre bežné nezapojené monobloky.
Trieda D bez digitálneho prevodu hudobného signálu
Označenie trieda D môže vyvolávať predstavu digitálneho zosilňovača. Statement M1 však pracuje s analógovým vstupným signálom a v jeho audio ceste sa nenachádzajú A/D ani D/A prevodníky.
Výstupný stupeň využíva vysokoúčinné spínanie, ktorého šírka impulzov sa priebežne mení podľa analógového signálu. Nie je teda založený na spracovaní hudby ako radu digitálnych núl a jednotiek.
Významnou súčasťou konštrukcie je riadenie so spätnou väzbou za výstupným filtrom. Pomáha udržiavať frekvenčnú charakteristiku takmer nezávislú od pripojenej reproduktorovej záťaže. Výrobca uvádza odchýlku iba ±0,1 dB v pásme 20 Hz – 20 kHz pri 8 a 4 Ω.
Vnútorne mostíková výstupná architektúra zlepšuje využitie napájania a umožňuje používať rýchle výkonové prvky s nízkym odporom. Dôležité však je, že tento spôsob zapojenia je pevnou súčasťou návrhu a nemení počet výstupných kanálov: M1 zostáva jednokanálovým zosilňovačom.

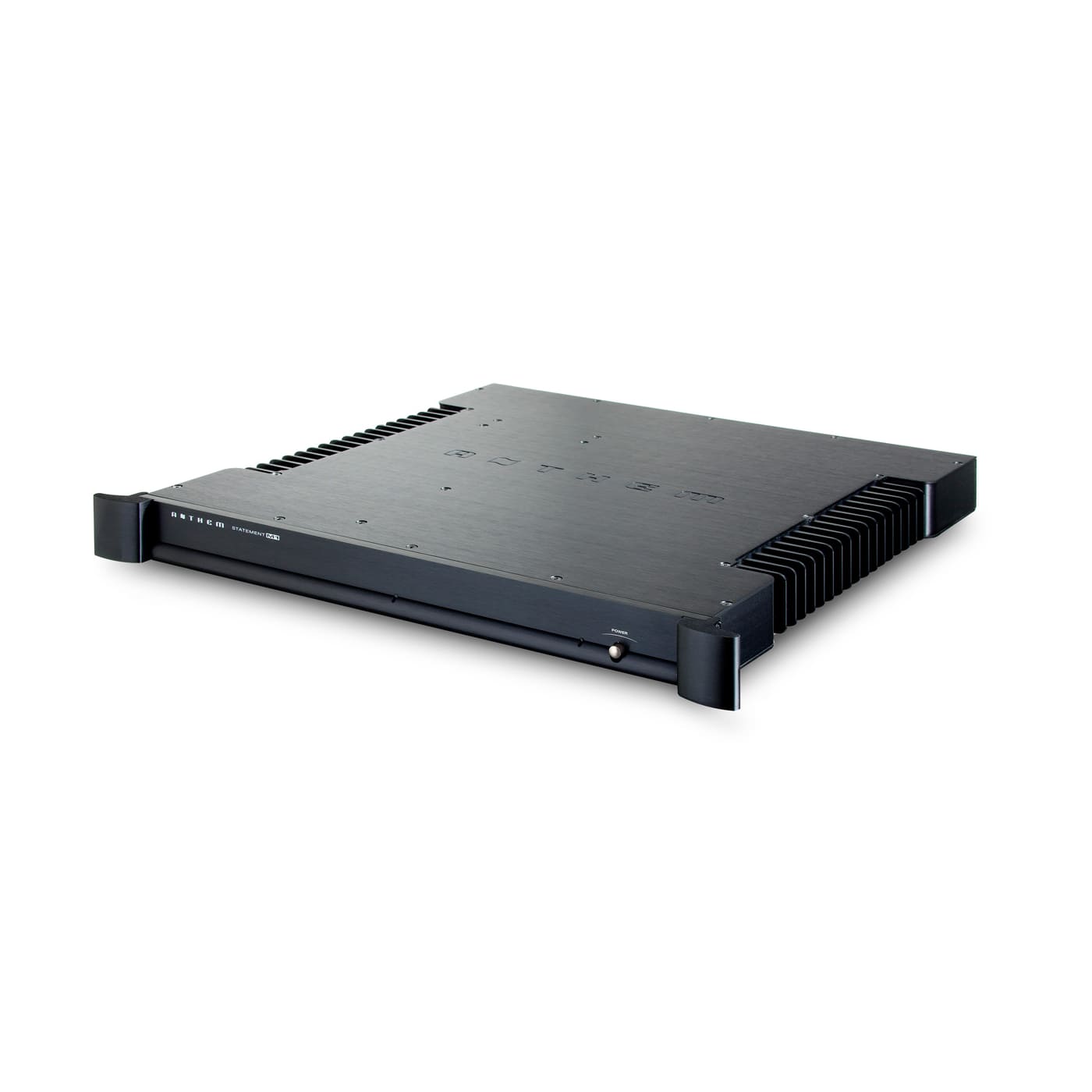

Štíhle rozmery, mimoriadny výkon
Pri hmotnosti iba 9 kg a výške 5,7 cm vrátane nožičiek poskytuje Statement M1 výkon, ktorý býva bežne spojený s podstatne väčšími komponentmi. Po príprave na montáž do racku zaberá iba jednu štandardnú rackovú jednotku.
Šírka so štandardnými držadlami je 49 cm, s rackovými držadlami 48,3 cm a hĺbka dosahuje 47,6 cm. Vďaka nízkemu profilu možno aj výkonnú viackanálovú zostavu umiestniť kompaktne a prehľadne.
Vyspelé spínané napájanie s technológiou Power Factor Correction efektívnejšie využíva dostupnú elektrickú energiu a obmedzuje nežiaduce prúdové špičky odoberané zo siete. Regulované napájacie vetvy pomáhajú držať stabilné prevádzkové podmienky výkonového stupňa.
Výrobca udáva typický prevádzkový príkon 300 W a príkon bez signálu 33 W. Tieto hodnoty predstavujú prevádzkové stavy, nie maximálny možný príkon pri plnom výstupnom výkone.

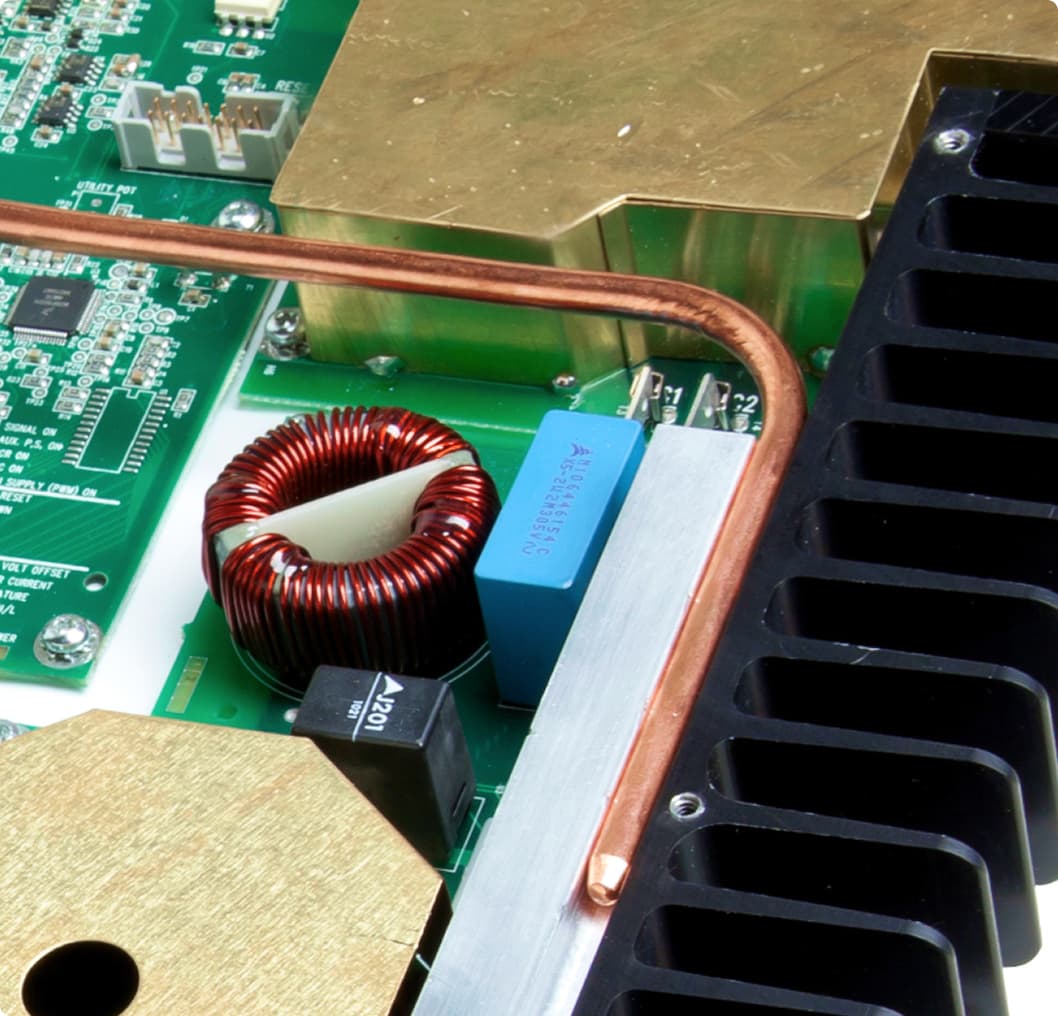

Chladenie tepelnými trubicami bez jediného ventilátora
Pri vysokom výkone sa aj účinný zosilňovač musí zbavovať vznikajúceho tepla. Statement M1 používa špeciálny systém tepelných trubíc, ktoré odvádzajú tepelnú energiu z vnútorných výkonových prvkov k vonkajším chladičom.
V uzavretých medených trubiciach sa nachádza malé množstvo pracovnej kvapaliny pri zníženom tlaku. Pri ohreve sa kvapalina odparuje, prenáša teplo k chladnejšiemu koncu a po kondenzácii sa vracia späť pomocou kapilárnej štruktúry.
Takto fungujúce chladenie umožňuje efektívny prenos tepla bez pohyblivých súčiastok. Zosilňovač preto nepotrebuje hlučný ventilátor, čo je veľkou výhodou pri umiestnení priamo v tichej posluchovej miestnosti.
Pasívne chladenie však neznamená, že zariadenie nepotrebuje vetranie. Pri rackovej inštalácii a dlhodobom prehrávaní pri vysokom výkone treba dodržať odporúčania výrobcu týkajúce sa prúdenia vzduchu.

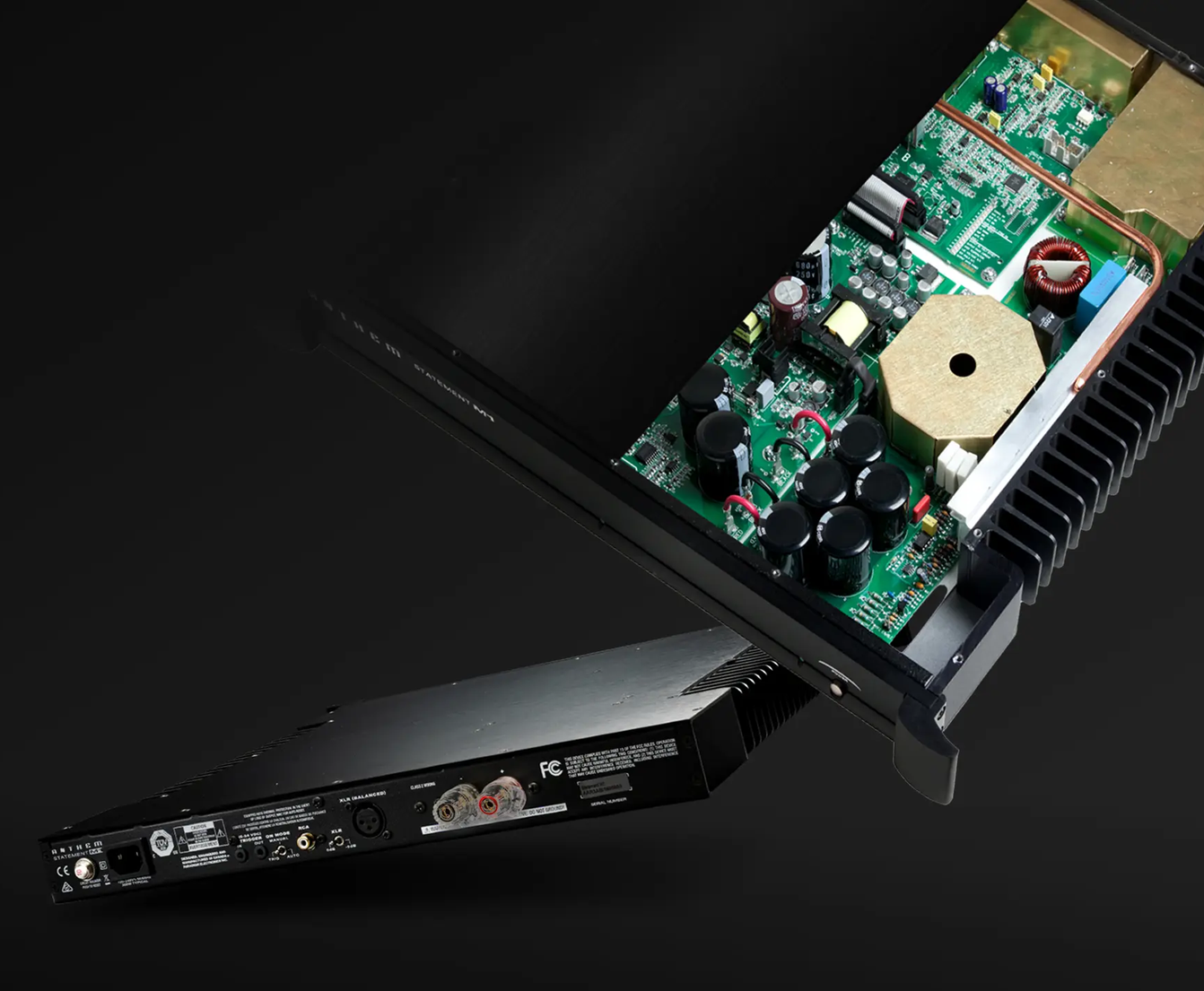

Precízna konštrukcia do posledného detailu

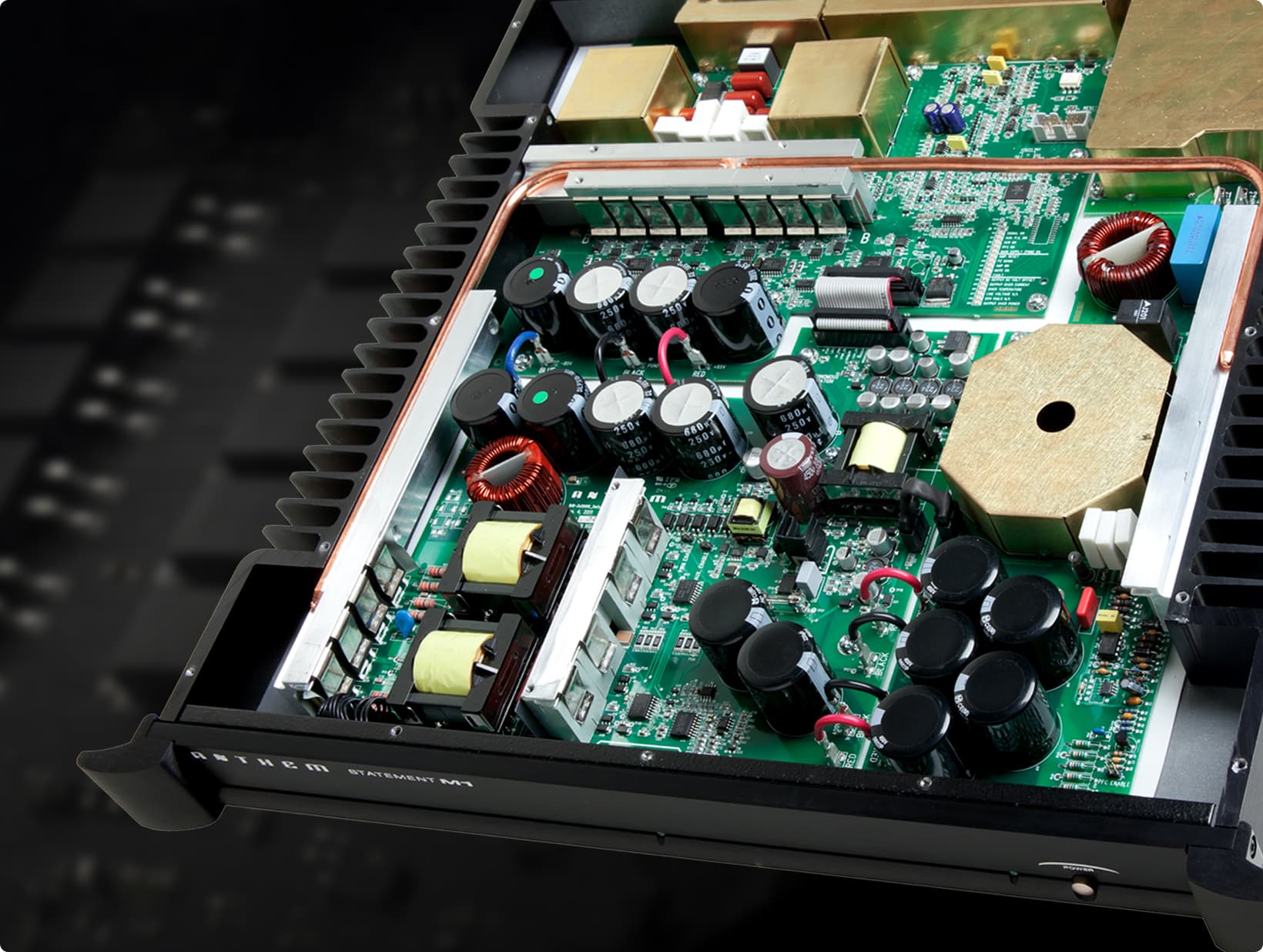

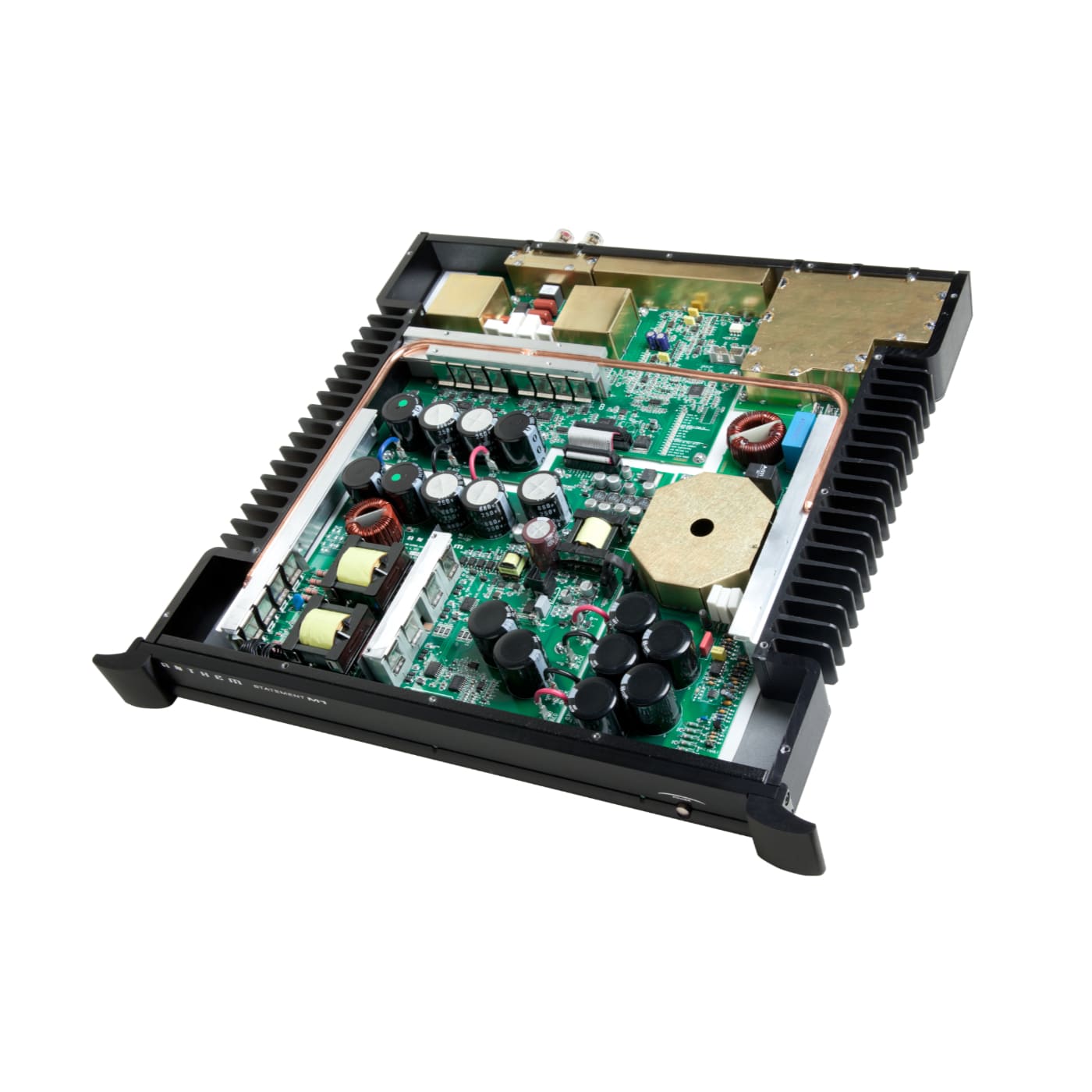

Statement M1 vznikol na základe vlastného vývoja zosilňovacích obvodov Anthem. Jeho konštrukcia používa ručne navrhnutú štvorvrstvovú dosku plošných spojov FR4 s medenými cestami s hmotnosťou 2 oz na štvorcovú stopu, čím pomáha obmedzovať odpor, šum a parazitnú indukčnosť.
Výkonový stupeň využíva osem vysokoprúdových tranzistorov MOSFET s menovitým prúdom 65 A na prvok. Výrobca uvádza špičkovú prúdovú schopnosť výstupného stupňa až 260 A. Tento konštrukčný údaj však nie je údajom o nepretržitom výstupnom prúde do reproduktora.
Riadiace obvody monitorujú napájacie napätie, výstupný prúd, teplotu, jednosmerné napätie na výstupe a možné poruchy uzemnenia. Digitálny signálový procesor sa používa na monitorovanie a riadenie, ale nie na digitálny prevod hudobného signálu.
Ďalším detailom je absencia relé v audio signálovej ceste. Konštrukcia tým znižuje počet mechanických kontaktov, ktorými by musel hudobný signál prechádzať.
Výsledkom je výnimočne prepracovaný monoblok, ktorý spája vysoký výkon, efektívne chladenie a precízne riadenie v neobvykle kompaktnom vyhotovení.
Prečo si vybrať Anthem Statement M1?
Referenčná výkonová rezerva, precízna analógová architektúra triedy D a kompaktné vyhotovenie pre náročné hi-fi systémy.
1 000 W do 8 Ω
Trvalý výkon jedného monobloku pri THD+N pod 0,1 % v celom počuteľnom pásme.
2 000 W do 4 Ω
Vysokoprúdové zosilnenie aj pre reproduktory s náročnou impedančnou charakteristikou.
Analógová trieda D
Efektívne spínané zosilnenie bez A/D alebo D/A prevodníkov v hudobnej signálovej ceste.
Bezventilátorové chladenie
Tepelné trubice prenášajú teplo k vonkajším chladičom bez mechanického hluku.
Kompaktná výška 1U
Jednoduchá integrácia viacerých monoblokov do profesionálneho racku.
Inteligentné monitorovanie
Kontrola prúdu, napätia, teploty a chybových stavov mimo audio signálovej cesty.
Dôležité upozornenie: Statement M1 je jeden monofónny výkonový zosilňovač. Pre stereo je potrebné zakúpiť dva kusy. Neobsahuje reguláciu hlasitosti, DAC, sieťový streamer ani ARC Genesis; vyžaduje kompatibilný predzosilňovač alebo AV procesor. Obe reproduktorové svorky sú aktívne a ani záporná svorka sa nesmie uzemniť. Výrobca určuje zariadenie na odbornú inštaláciu pre vysoké výstupné napätie. Vnútorne mostíkové zapojenie nie je používateľským režimom na spájanie dvoch samostatných jednotiek M1. Ďalšie komponenty na fotografiách sa predávajú samostatne.
Technické parametre
Zosilnenie a zvukové vlastnosti
TypMonofónny výkonový zosilňovač
Počet kanálov1
Princíp zosilneniaAnalógovo riadená trieda D
Výstupná architektúraVnútorne mostíková
Trvalý výkon / 8 Ω1 000 W
Trvalý výkon / 4 Ω2 000 W
Trvalý výkon / 3 Ω2 400 W
Výkon / 2 Ω>2 000 W, závisí od siete
Podmienky merania20 Hz – 20 kHz, THD+N < 0,1 %
Frekvenčná odozva / 8 a 4 Ω20 Hz – 20 kHz ±0,1 dB
Frekvenčná odozva / 2 Ω20 Hz – 20 kHz ±0,2 dB
Výkonové pásmo5 Hz – 45 kHz (1 000 W/8 Ω)
THD+N pri 1 W / 1 kHz0,01 %
THD+N pri 100 W / 1 kHz<0,03 %
THD+N pri 1 000 W / 1 kHz<0,06 %
Intermodulačné skreslenie CCIF0,003 %
Odstup signálu od šumu113 dB, IEC-A, ref. 1 000 W
Tlmiaci faktor800–1 400 podľa frekvencie
Napäťový zisk29 dB
Výstupné tranzistory8 × MOSFET, 65 A/prvok
Pripojenia, napájanie a rozmery
Analógové vstupy1 × RCA, 1 × XLR
Vstupná impedancia RCA10 kΩ
Vstupná impedancia XLR20 kΩ
Vstupná citlivosť / 1 000 W3,2 Vrms do 8 Ω
Vstupná citlivosť / 1 W100 mV do 8 Ω
Nastavenie úrovne XLR0 dB / −6 dB
Reproduktorový výstup1 pár aktívnych svoriek
Režimy zapínaniaManuálne, Trigger, Auto-On
Trigger vstup / výstup3,5 mm; 5–24 V DC
Auto-Off bez signáluPribližne 20 minút
Napájacia technológiaSpínaný zdroj, PFC
ChladenieHeat pipe, bez ventilátora
Napájacie napätie108–264 V AC, 50/60 Hz
Pohotovostný príkon pri 240 V<2 W
Príkon bez signálu33 W
Typický príkon300 W
Výška s nožičkami5,7 cm
Výška bez nožičiek1U
Šírka so štandardnými držadlami49 cm
Šírka s rackovými držadlami48,3 cm
Hĺbka47,6 cm
Hmotnosť9 kg
Vývoj a výrobaKanada
Podľa oficiálneho technického listu Anthem Statement M1. Hodnota 2 400 W sa vzťahuje na záťaž 3 Ω; pre 2 Ω výrobca samostatne uvádza viac ako 2 000 W v závislosti od regulácie sieťového napájania. Pri napájaní 120 V môže byť dostupný výkon do nízkych impedancií a jeho trvanie obmedzené. Rozmery šírky závisia od osadených držadiel. Súčasťou pôvodného príslušenstva sú aj rackové držadlá; vhodný rack a ostatné komponenty sa dodávajú samostatne. Elektrické pripojenie a reproduktorovú kabeláž musí vykonať kvalifikovaný inštalatér podľa pokynov výrobcu.
