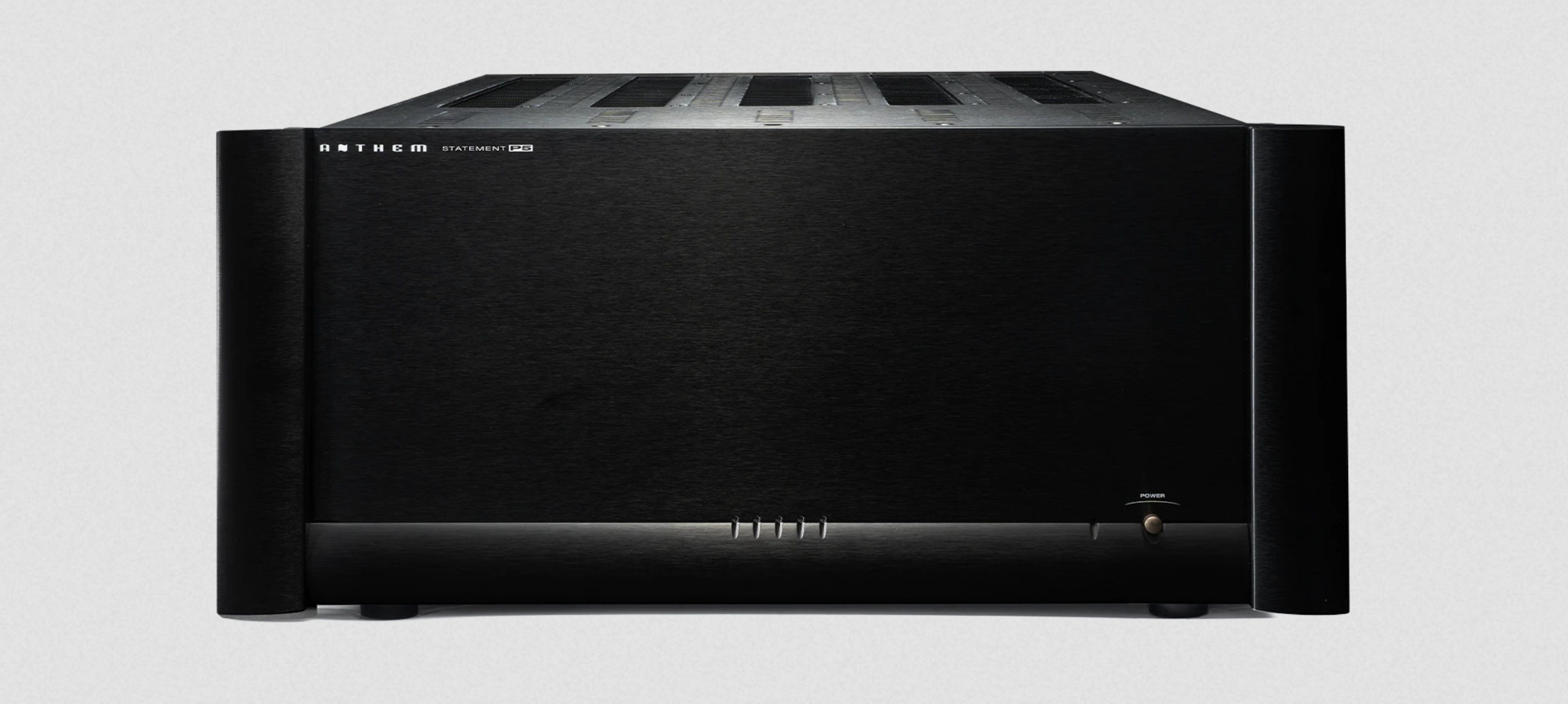

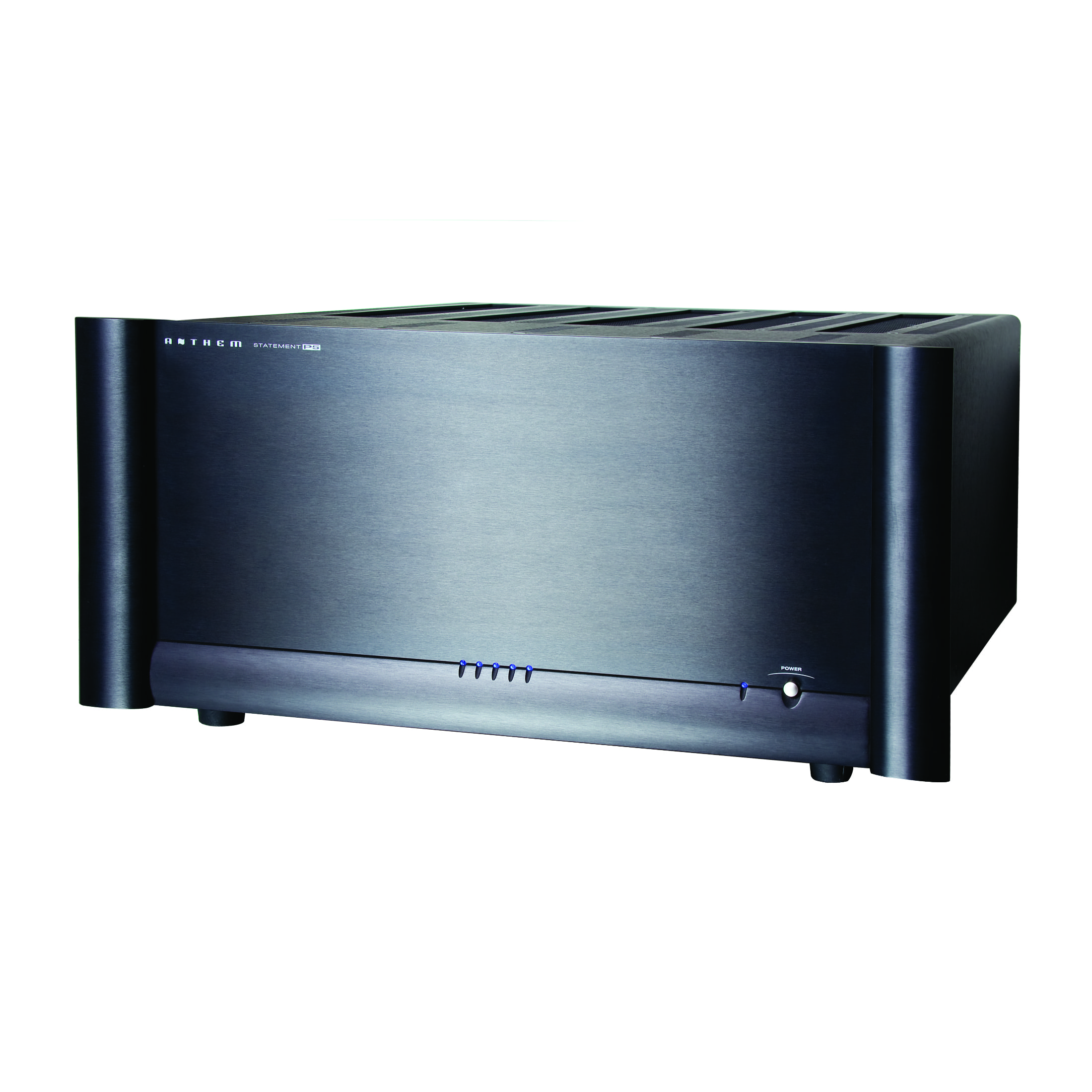

Anthem Statement P5 – päťkanálový výkonový zosilňovač
Referenčný päťkanálový zosilňovač 5 × 325 W/8 Ω s konštrukciou Multi-Mono, XLR vstupmi a ochranou ALM.
Popis
Anthem • Statement Series • Reference Multichannel Power
Statement P5 – päť kanálov nekompromisného výkonu
Anthem Statement P5 predstavuje vrchol referenčného viackanálového zosilnenia. Päť plnohodnotných výkonových kanálov, skutočná architektúra Multi-Mono a samostatné toroidné napájanie každého kanála vytvárajú výnimočný základ pre domáce kino, v ktorom majú aj tie najnáročnejšie filmové scény zachovať presnosť, dynamiku a prirodzenosť.
Každý z piatich kanálov poskytuje trvalý výkon 325 W do 8 Ω, 500 W do 4 Ω a 675 W do 2 Ω. Výrobca tieto parametre uvádza v pásme 20 Hz – 20 kHz pri harmonickom skreslení pod 0,1 %, pričom platia pri jednom aj všetkých kanáloch v prevádzke.
Za mimoriadnou výkonovou rezervou stojí päť samostatných toroidných transformátorov, oddelené napájacie sekcie, sedemdesiat bipolárnych výstupných prvkov a mohutné hliníkové chladiče. Výsledkom je konštrukcia navrhnutá na stabilnú prevádzku aj s náročnými reproduktormi a na presné podanie jemných hudobných informácií.
Statement P5 je ideálny pre referenčné domáce kino, viac-kanálové hudobné zostavy aj profesionálne navrhnuté inštalácie. Navrhnutý a vyrobený v Kanade reprezentuje vrchol konštrukčnej filozofie Anthem Statement.

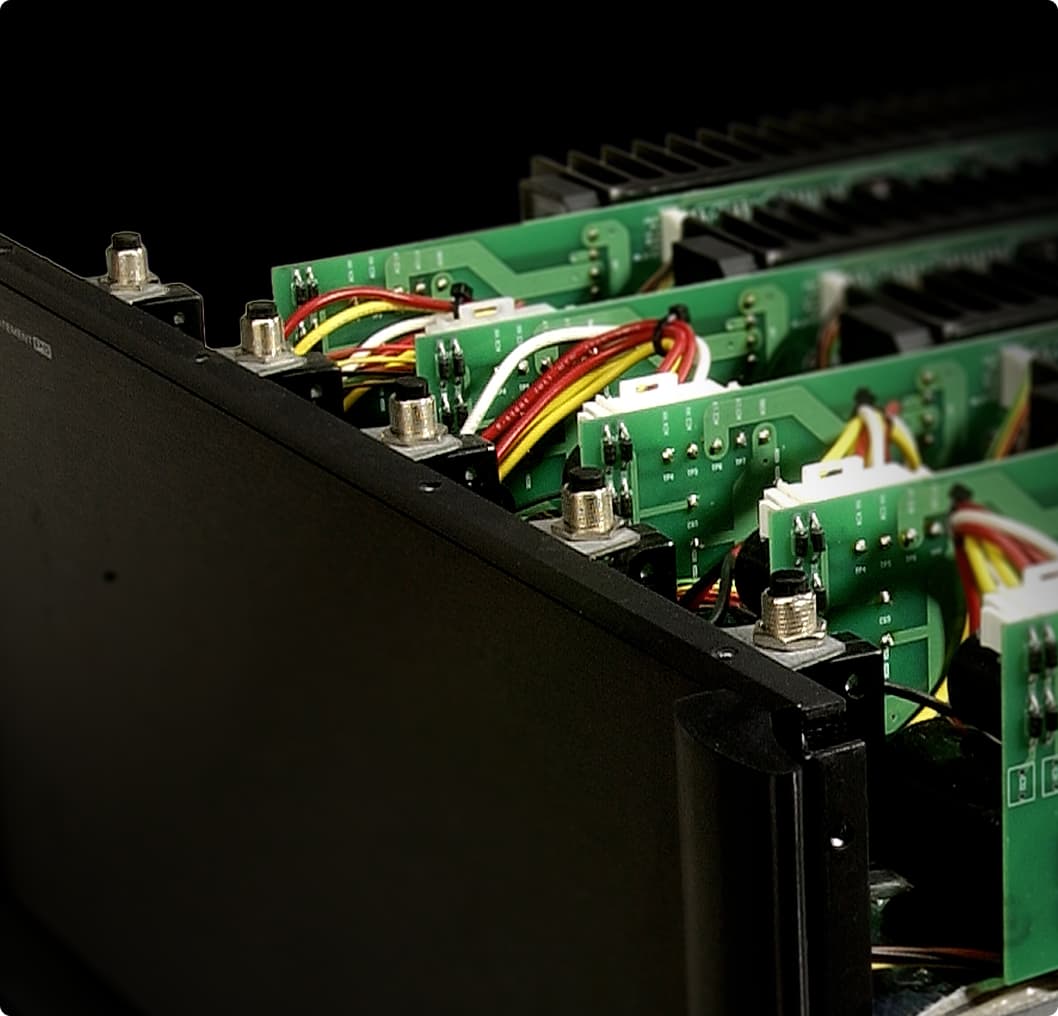

Päť nezávislých monoblokov v jedinom zariadení
Statement P5 je postavený na architektúre True Multi-Mono. Každý z piatich kanálov predstavuje samostatne navrhnutú zosilňovaciu sekciu s vlastnou doskou plošných spojov, chladičom a napájaním. Kanály tak nemajú spoločnú audio signálovú cestu.
Takéto riešenie minimalizuje elektrické ovplyvňovanie medzi kanálmi a zabezpečuje presné zhodovanie ich frekvenčných charakteristík. Výrobca uvádza presluch medzi ľubovoľnými dvoma kanálmi −140 dB pri 20 Hz a −80 dB pri 20 kHz.
Pre domáce kino je kvalitné oddelenie kanálov zásadné. Presne lokalizované efekty, zrozumiteľné dialógy a prirodzené rozloženie hudobného priestoru vyžadujú, aby jednotlivé zosilňovacie sekcie pracovali bez zbytočného vzájomného rušenia.
Architektúra Multi-Mono prináša výhody samostatných výkonových monoblokov, no zachováva prehľadnosť jediného päťkanálového komponentu. Fotografia ilustruje spoločné konštrukčné princípy série Statement P.

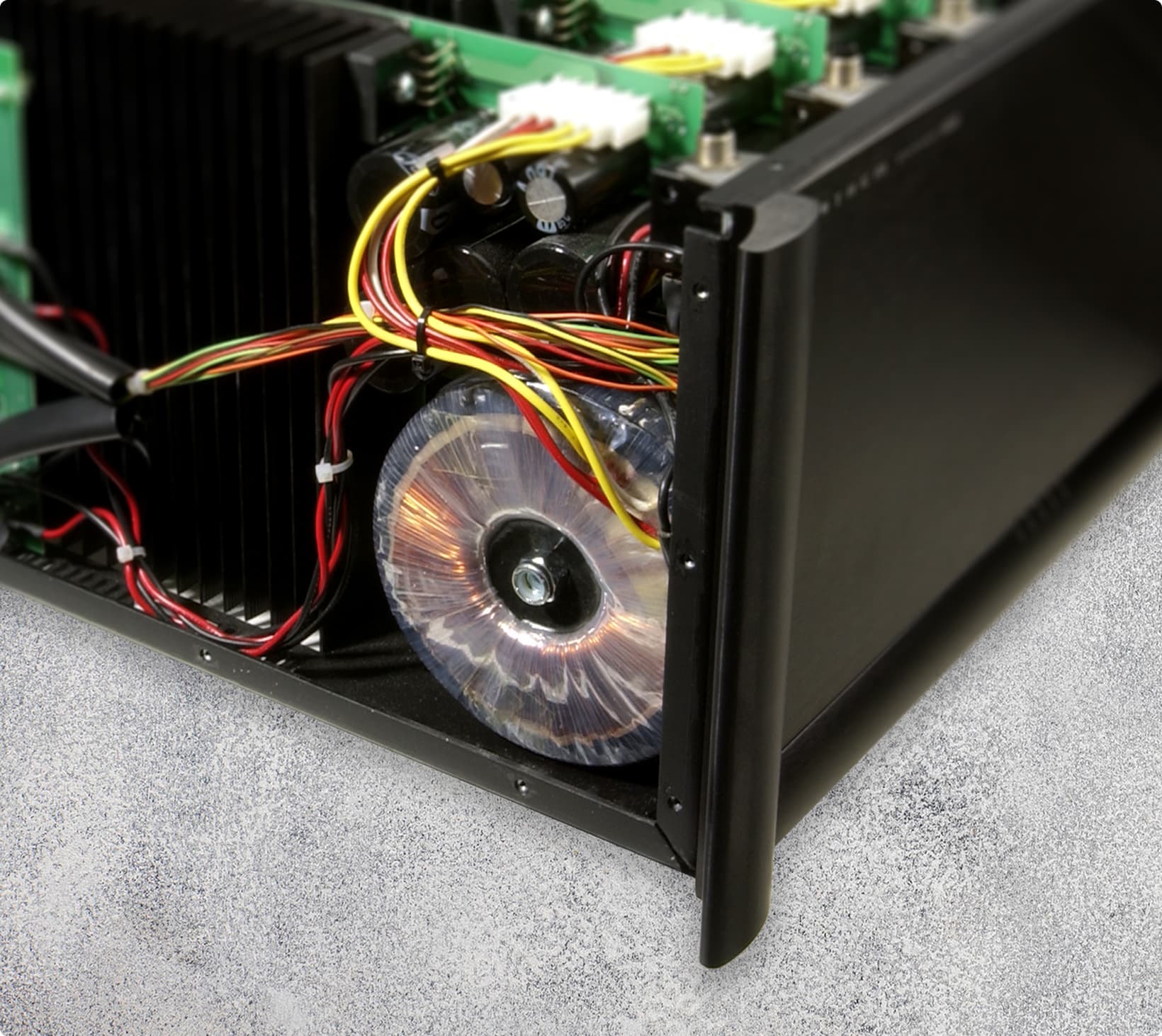

Nezávislé napájanie – základ skutočnej kontroly
Každý kanál Statement P5 má vlastný toroidný transformátor s nízkou impedanciou. Vnútri každého kanála sa nachádzajú dve autonómne napájacie sekcie napájané z oddelených vinutí transformátora. Konštrukcia tým obmedzuje vzájomné ovplyvňovanie výkonových stupňov.
Samostatné napájanie umožňuje zabezpečiť plnohodnotnú výkonovú rezervu aj vtedy, keď všetkých päť reproduktorov súčasne prehráva dynamicky náročný filmový soundtrack. Zosilňovač si tak zachováva stabilitu a kontrolu bez spoliehania sa na spoločný zdroj pre všetky kanály.
Regulované napájanie budiacich stupňov pomáha znižovať rušenie spojené s usmerňovaním sieťového napätia. Patentovaný obvod Anti-Saturation Tracking zase podporuje rýchle zotavenie po prípadnom limitovaní výstupného signálu.
Súčasťou konštrukcie je aj riadený postup zapínania, ktorý obmedzuje nárazový prúd pri štarte výkonných transformátorov.
Dôležitý rozdiel oproti P2: Statement P5 používa dve samostatné sieťové prípojky. Výrobca požaduje pripojenie oboch napájacích káblov k dvom rozdielnym elektrickým okruhom, aby sa predišlo ich preťaženiu.
Hudba a filmové efekty v plnej dynamike
Anthem Statement P5 je navrhnutý na reprodukciu hudby a filmového zvuku v celej jeho dynamickej šírke. Od jemnej atmosféry priestoru a prirodzených hlasov až po náhle orchestrálne nástupy a intenzívne filmové efekty dokáže poskytnúť zosilnenie s výraznou rezervou.
Päť rovnocenných kanálov je vhodných napríklad pre predné ľavý, centrálny a pravý reproduktor spolu s dvoma priestorovými reproduktormi. V rozsiahlejšom systéme Dolby Atmos alebo DTS:X môže P5 napájať päť vybraných kanálov, zatiaľ čo ďalšie výkonové zosilňovače obsluhujú ostatné reproduktory.
Samotné dekódovanie priestorového zvuku, nastavenie hlasitosti a prípadnú akustickú kalibráciu zabezpečuje kompatibilný AV procesor alebo predzosilňovač. Statement P5 sa sústreďuje výhradne na precízne výkonové zosilnenie.

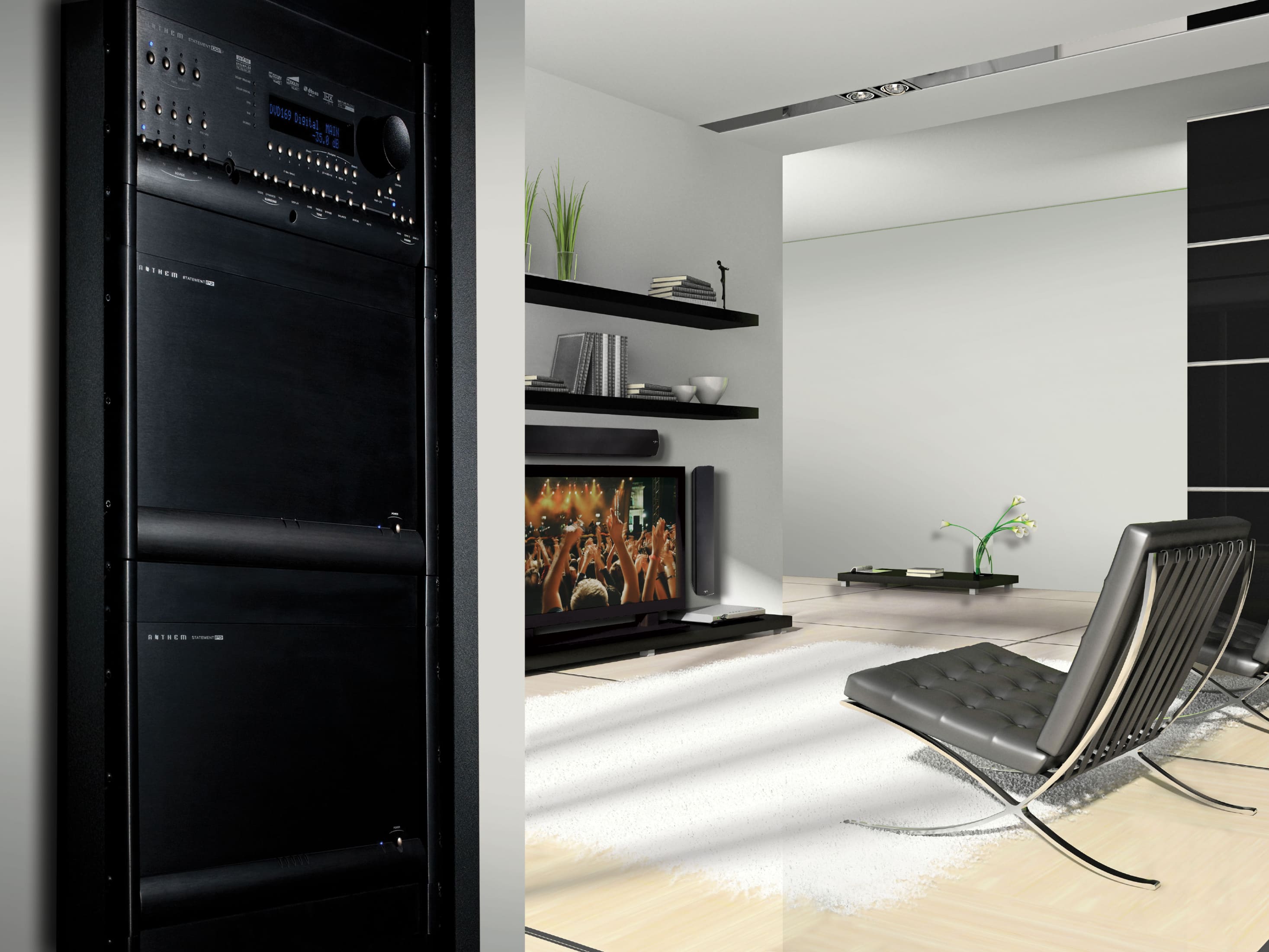

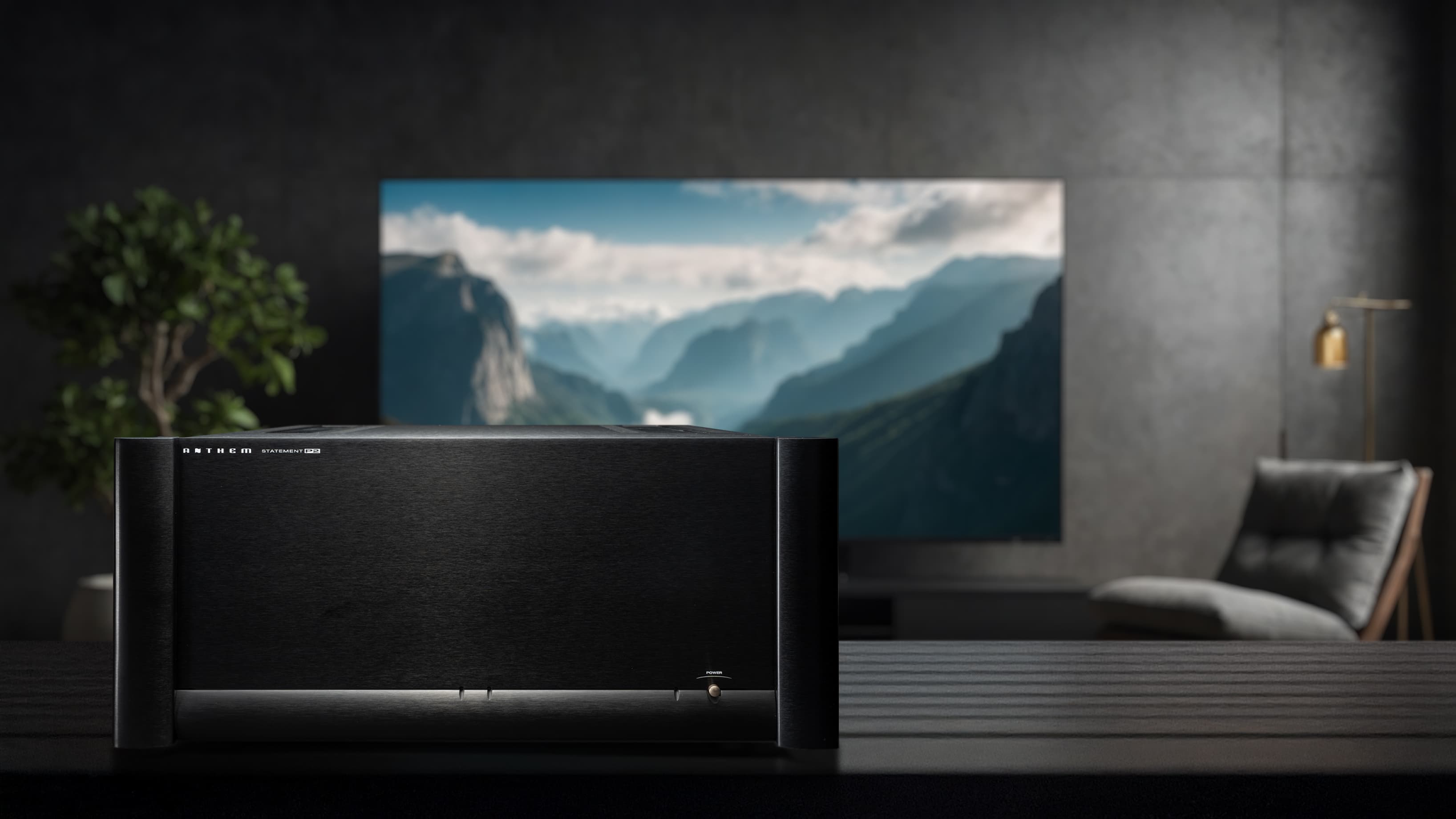

Fotografia je ilustračná. Reproduktory, predzosilňovače, nábytok ani ďalšie zobrazené komponenty nie sú súčasťou dodávky zosilňovača.

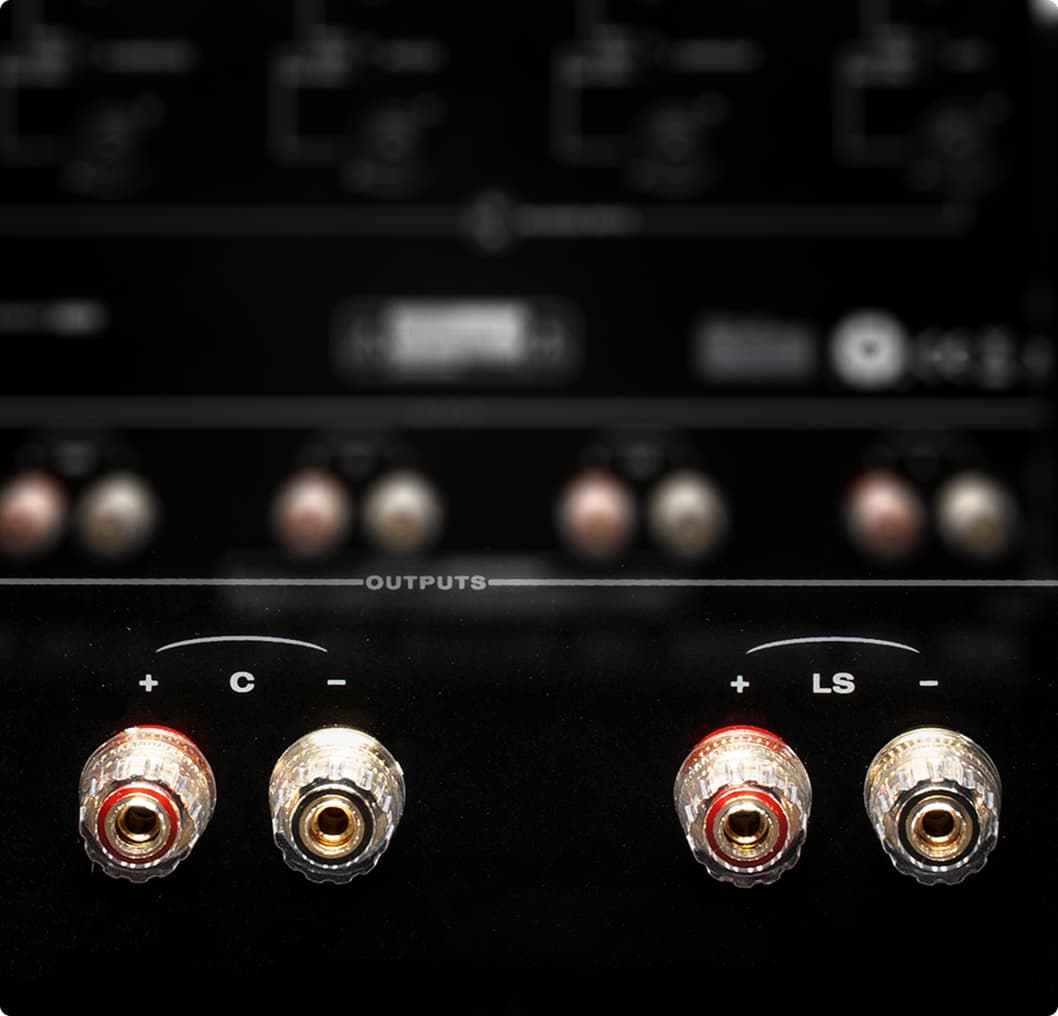

Masívne pozlátené terminály pre spoľahlivé pripojenie
Vysoká prúdová kapacita vyžaduje kvalitné spojenie medzi zosilňovačom a reproduktormi. Statement P5 preto využíva veľké, na mieru navrhnuté pozlátené reproduktorové terminály s dostatočnou kontaktnou plochou.
Mechanická konštrukcia uľahčuje pevné pripojenie vhodných reproduktorových káblov a kompatibilných koncoviek. Pozlátenie kontaktov pomáha chrániť povrch pred oxidáciou a prispieva k dlhodobej stabilite spojenia.
Každý z piatich kanálov má vlastný pár reproduktorových svoriek. Pre spoľahlivú prevádzku je dôležité dodržiavať správnu polaritu, vhodný prierez a izoláciu kábla aj odporúčania výrobcu reproduktorov.
Pred pripájaním alebo odpájaním káblov musí byť zosilňovač vypnutý a odpojený od elektrickej siete.

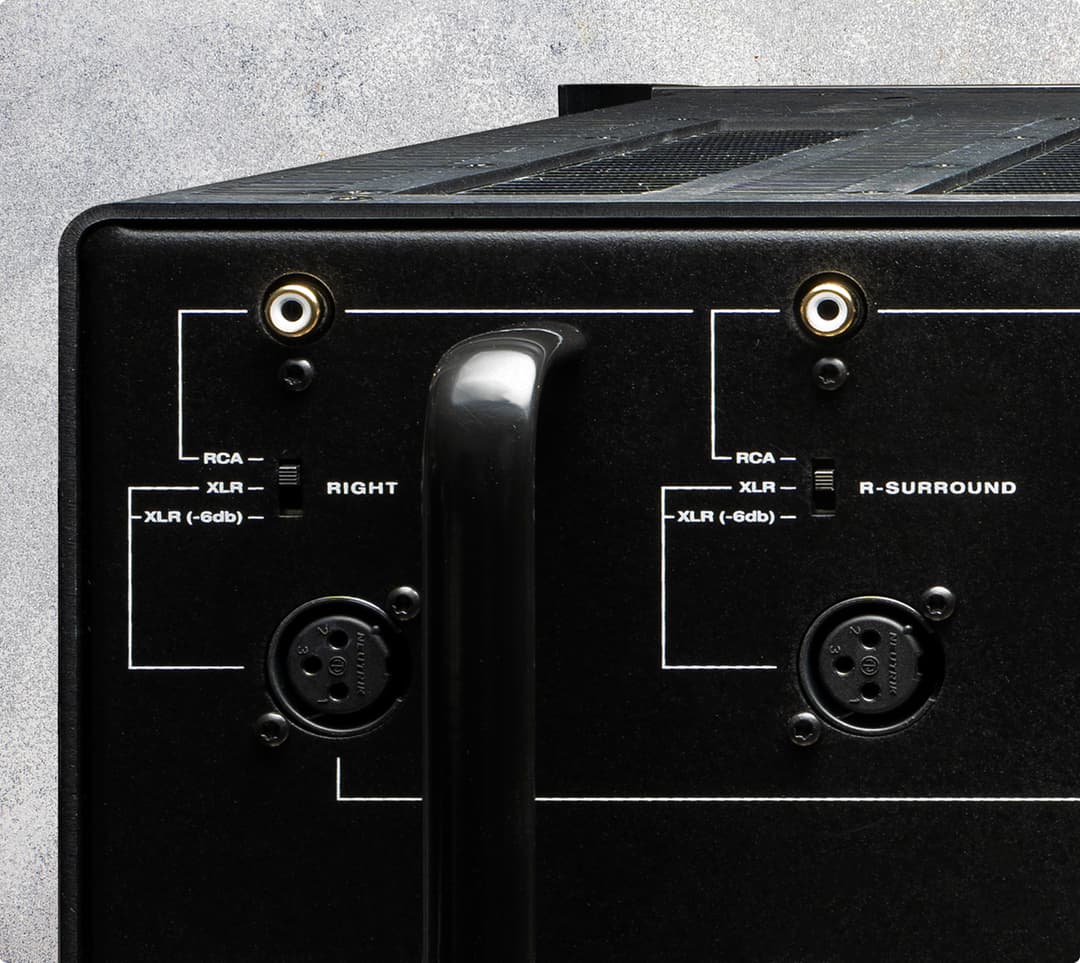

Symetrické XLR a RCA pre profesionálne prepojenie
Statement P5 ponúka päť symetrických XLR vstupov a päť nesymetrických RCA vstupov, teda po jednom z každého typu pre každý výkonový kanál.
XLR pripojenie pomáha potláčať rušenie zachytené počas prenosu signálu a je vhodné najmä pri dlhších signálových trasách. RCA umožňuje pripojenie kompatibilných AV procesorov a predzosilňovačov, ktoré nemajú symetrické výstupy.
Každý kanál má samostatný trojpolohový prepínač RCA / XLR 0 dB / XLR −6 dB. Posledná poloha je určená pre predzosilňovače, ktorých symetrické výstupy poskytujú približne dvojnásobnú úroveň bežného linkového signálu.
Vstupné konektory používajú pozlátené kontakty. Statement P5 spracúva analógový audio signál a neobsahuje digitálne vstupy, D/A prevodník ani vlastnú reguláciu hlasitosti.

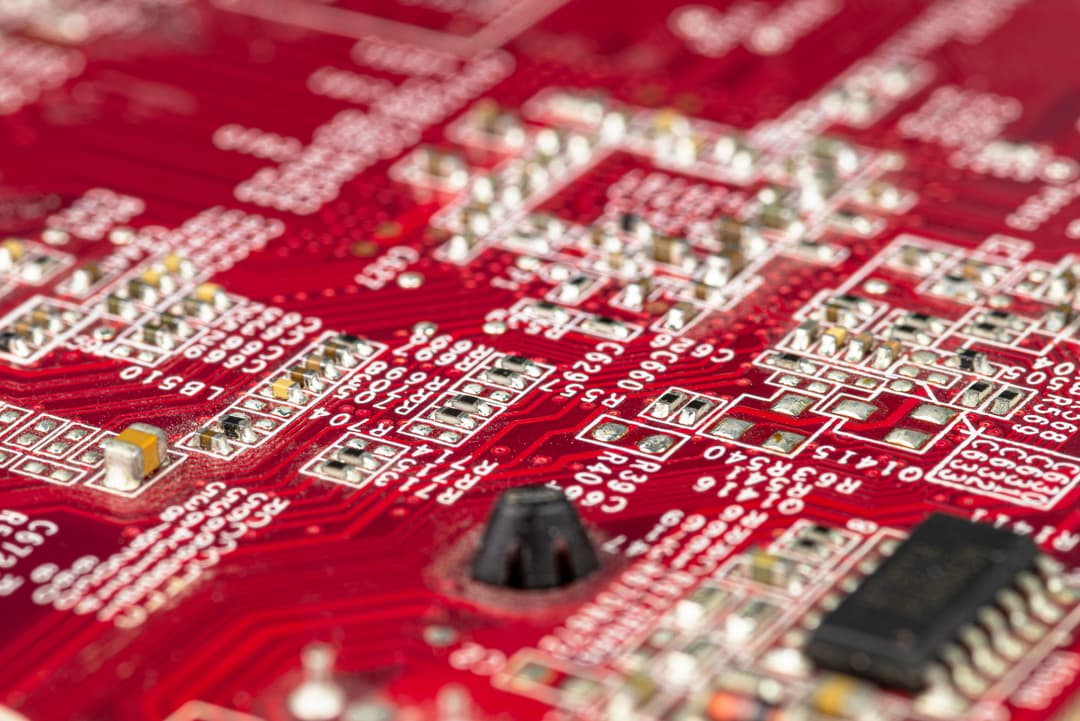

Precízne obvody pre mimoriadne čistý zvuk
Anthem používa v zosilňovačoch Statement P ručne navrhnuté dvojvrstvové dosky plošných spojov zo skloepoxidu FR-4, s metalizovanými priechodmi a silnými medenými cestami s plošnou hmotnosťou 2 oz na štvorcovú stopu.
Veľké napájacie a zemniace plochy pomáhajú obmedzovať elektrický odpor, parazitné rušenie a citlivosť na elektromagnetické polia. Kvalita vnútornej topológie je dôležitá najmä pri takomto vysokoprúdovom zosilňovači.
Vstupný stupeň využíva vlastnú topológiu Cascoded Complementary Feedback Input Stage. Osem starostlivo párovaných nízkošumových bipolárnych vstupných prvkov tvorí precízne kaskódové spätnoväzbové zapojenie, ktoré podporuje linearitu, šírku pásma a nízke skreslenie.
Výrobca uvádza THD+N iba 0,0007 % pri 1 kHz a výkone 225 W do 8 Ω. Odstup signálu od šumu dosahuje 125 dB (IEC-A, referencia 325 W).
Vďaka tomu môže zosilňovač reprodukovať aj subtílne hudobné detaily a tiché filmové pasáže bez zbytočného šumu alebo zafarbenia.

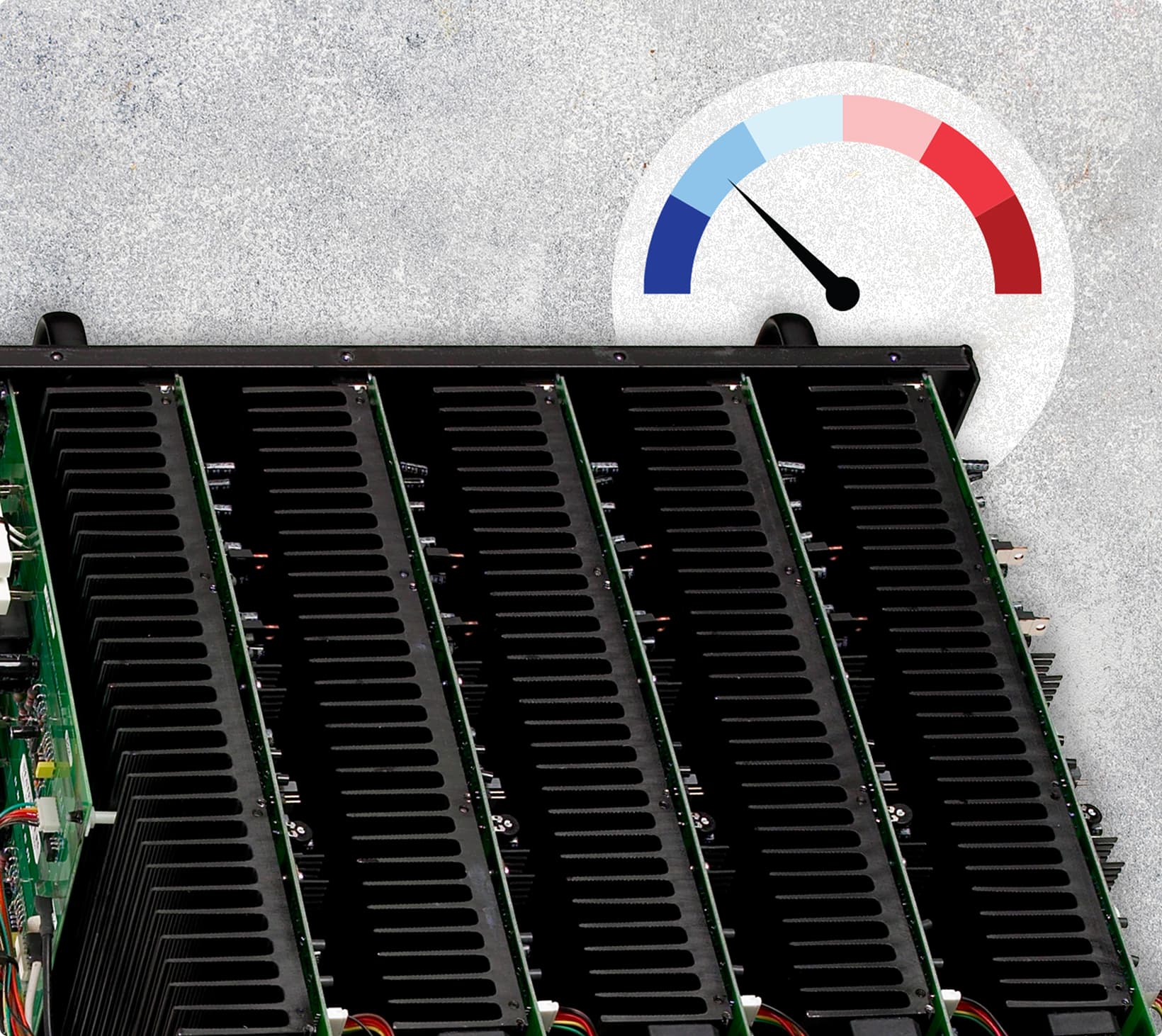

Tiché chladenie bez ventilátorov
Päťkanálový výkonový zosilňovač vyžaduje mimoriadne účinné odvádzanie tepla. Statement P5 preto používa rozmerné hliníkové chladiče s optimalizovaným rebrovaním a prirodzeným prúdením vzduchu.
Každý z piatich kanálov má k dispozícii viac než 7 258 cm² modelovanej chladiacej plochy vrátane rebier. Vďaka takejto konštrukcii nie sú potrebné mechanické chladiace ventilátory, ktoré by zvyšovali hlučnosť zariadenia.
Na každom chladiči je umiestnený teplotný snímač. Ochranné obvody sledujú prevádzkové podmienky a pri nadmernom zahriatí dokážu vypnúť príslušný výkonový kanál, kým sa jeho teplota nevráti do bezpečnej oblasti.
Pasívne chladenie však nevylučuje potrebu vetrania. Pri prevádzke v uzavretom nábytku výrobca odporúča účinný odvod tepla, v prípade potreby aj pomocou externého odvetrávania priestoru.

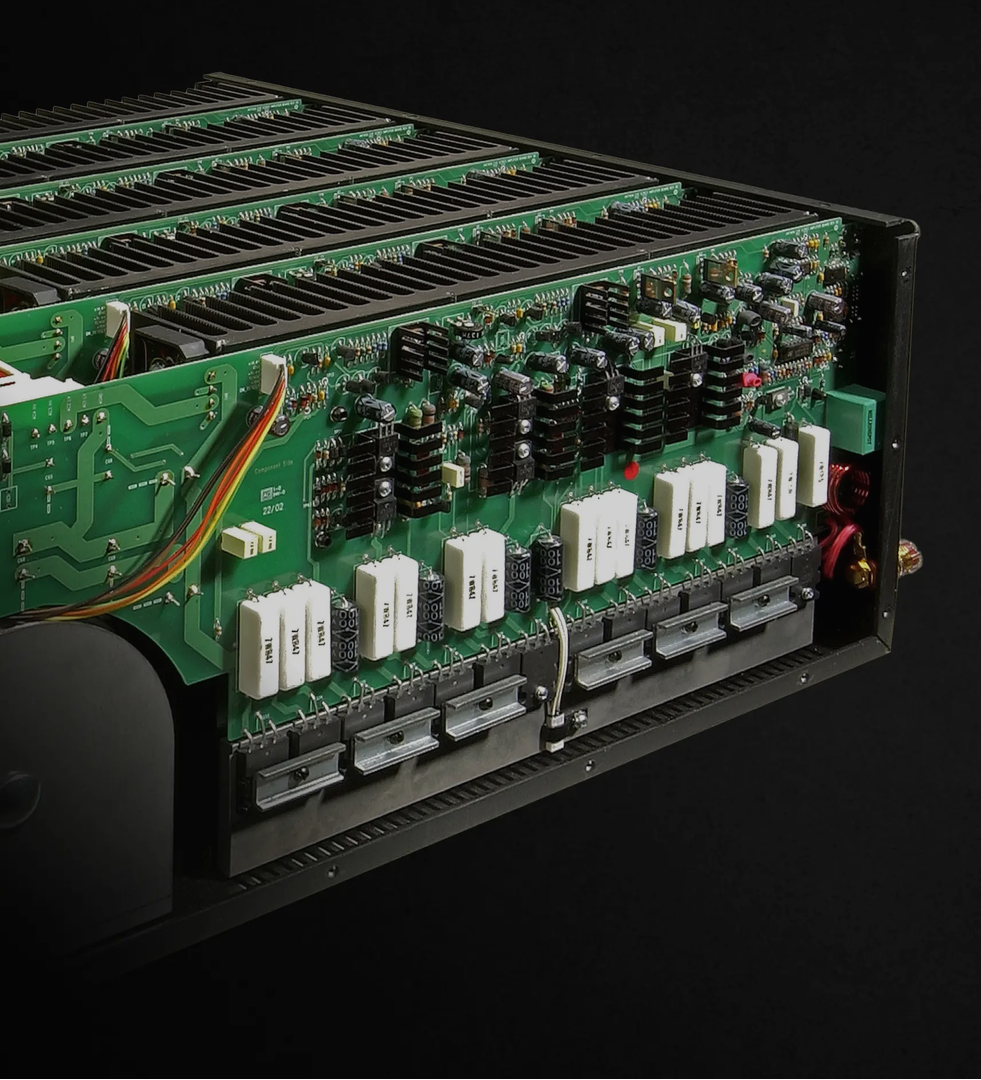

Sedemdesiat bipolárnych výkonových prvkov
Každý z piatich kanálov Statement P5 využíva štrnásť vysokoprúdových bipolárnych výstupných prvkov. V celom zosilňovači sa teda nachádza spolu sedemdesiat výstupných súčiastok tohto typu.
Rozdelenie zaťaženia medzi viacero prvkov pomáha vytvárať mimoriadnu prúdovú rezervu a znižovať namáhanie jednotlivých tranzistorov. Takéto riešenie je dôležité pri reproduktoroch, ktorých impedancia výrazne kolíše podľa frekvencie.
Tlmiaci faktor výrobca uvádza viac ako 600 pri 20 Hz a 400 pri 1 kHz, vztiahnuté k 8 Ω. Vysoký tlmiaci faktor podporuje presnú elektrickú kontrolu pohybu reproduktorových meničov, predovšetkým v basovom pásme.
Pre poslucháča to znamená schopnosť reprodukovať dynamické filmové efekty, mohutné orchestrálne nahrávky aj rýchle basové impulzy s presnosťou a stabilitou.

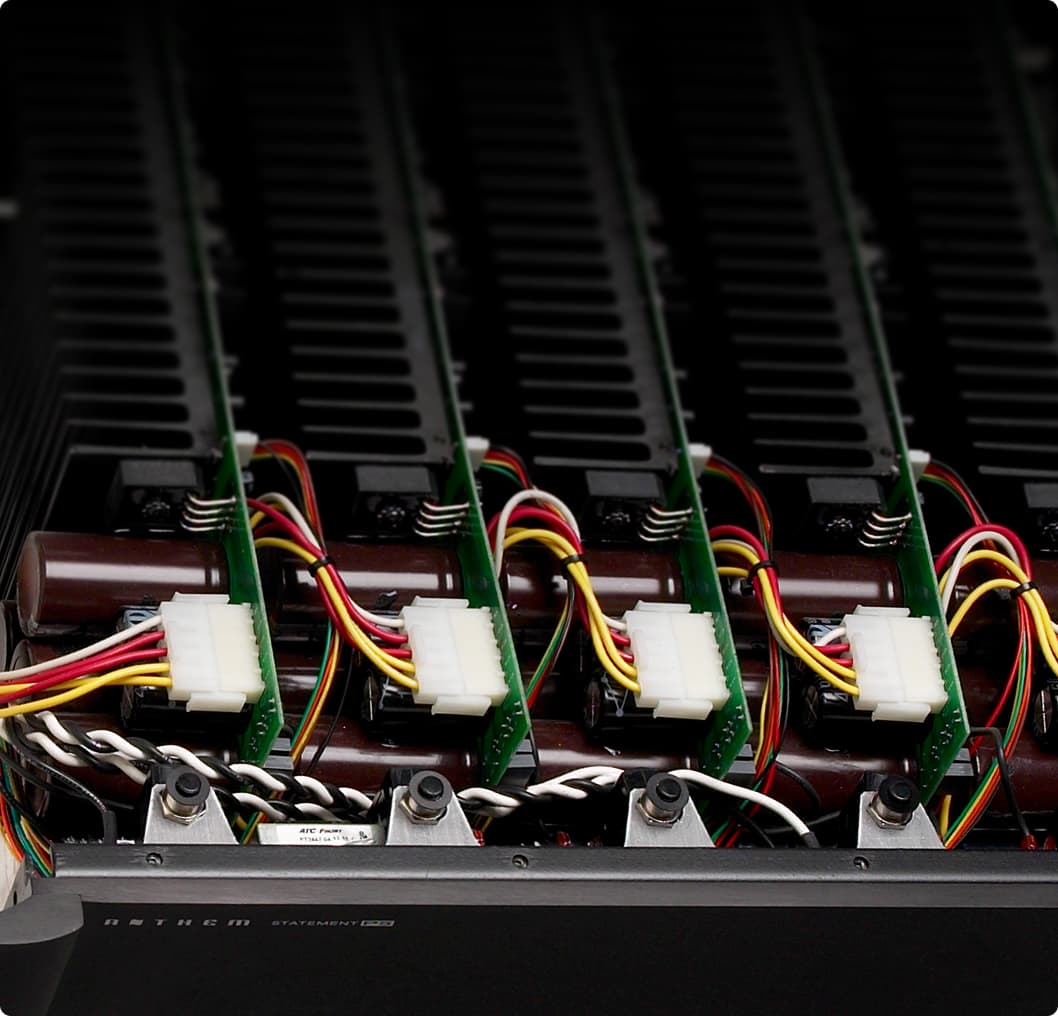

Konštrukcia bez klasických poistiek vo výkonovej ceste
Statement P5 používa koncepciu No-Fuse Design, pri ktorej sú výkonové stupne priamo prepojené s kondenzátorovými bankami príslušných napájacích zdrojov. Takéto zapojenie pomáha udržiavať nízku impedanciu napájacej cesty a poskytovať okamžitú prúdovú rezervu.
Ochrana sa nespolieha na klasické vymeniteľné poistky v signálovej alebo výkonovej ceste. V prípade nadprúdového stavu sú pripravené resetovateľné ističe sieťového napájania, prístupné na hornej strane zariadenia. Pohotovostná napájacia sekcia využíva samoobnovovacie ochranné prvky PTC.
Pokročilé monitorovanie zaťaženia Advanced Load Monitoring (ALM) sleduje teplotu, prúd a napätie. Ochranný systém je navrhnutý tak, aby pri normálnej prevádzke nezasahoval do audio signálovej cesty.
Ak dôjde k prehriatiu alebo elektrickej poruche jedného kanála, ochrana môže príslušný kanál odstaviť bez nutnosti vypnúť všetky ostatné kanály.
Ochranné systémy nezbavujú používateľa povinnosti dodržiavať bezpečnostné pokyny ani neoprávňujú zámerne skratovať reproduktorové výstupy.
Referenčná elektronika pripravená pre profesionálnu inštaláciu
Statement P5 je mohutný high-end komponent s oceľovým šasi, brúseným hliníkovým krytom, robustnými držadlami a hmotnosťou 59 kg. Vďaka voliteľnému rackovému vyhotoveniu ho možno integrovať aj do profesionálne navrhnutých technických priestorov.
Výška zariadenia vrátane nožičiek je 23,8 cm. Racková konfigurácia bez nožičiek zaberá 5U. Pri inštalácii treba použiť policu alebo nosnú konštrukciu určenú pre skutočnú hmotnosť zariadenia a zachovať dostatočný priestor na kabeláž aj prúdenie vzduchu.
Ovládanie zapínania je možné manuálne, externým triggerom alebo automatickou detekciou audio signálu. V režime Auto-On prejde zosilňovač do pohotovosti približne 20 minút po skončení signálu.
Osobitnú pozornosť si vyžaduje napájanie: P5 má dve sieťové prípojky a výrobca požaduje, aby boli pripojené k dvom rozdielnym elektrickým okruhom. Pri maximálnom výkone do 8 Ω je príkon špecifikovaný ako 2 × 1 800 W; príkon bez signálu je 340 W.
Elektrické rozvody, istenie a nosnosť racku by mal pred inštaláciou posúdiť kvalifikovaný odborník.

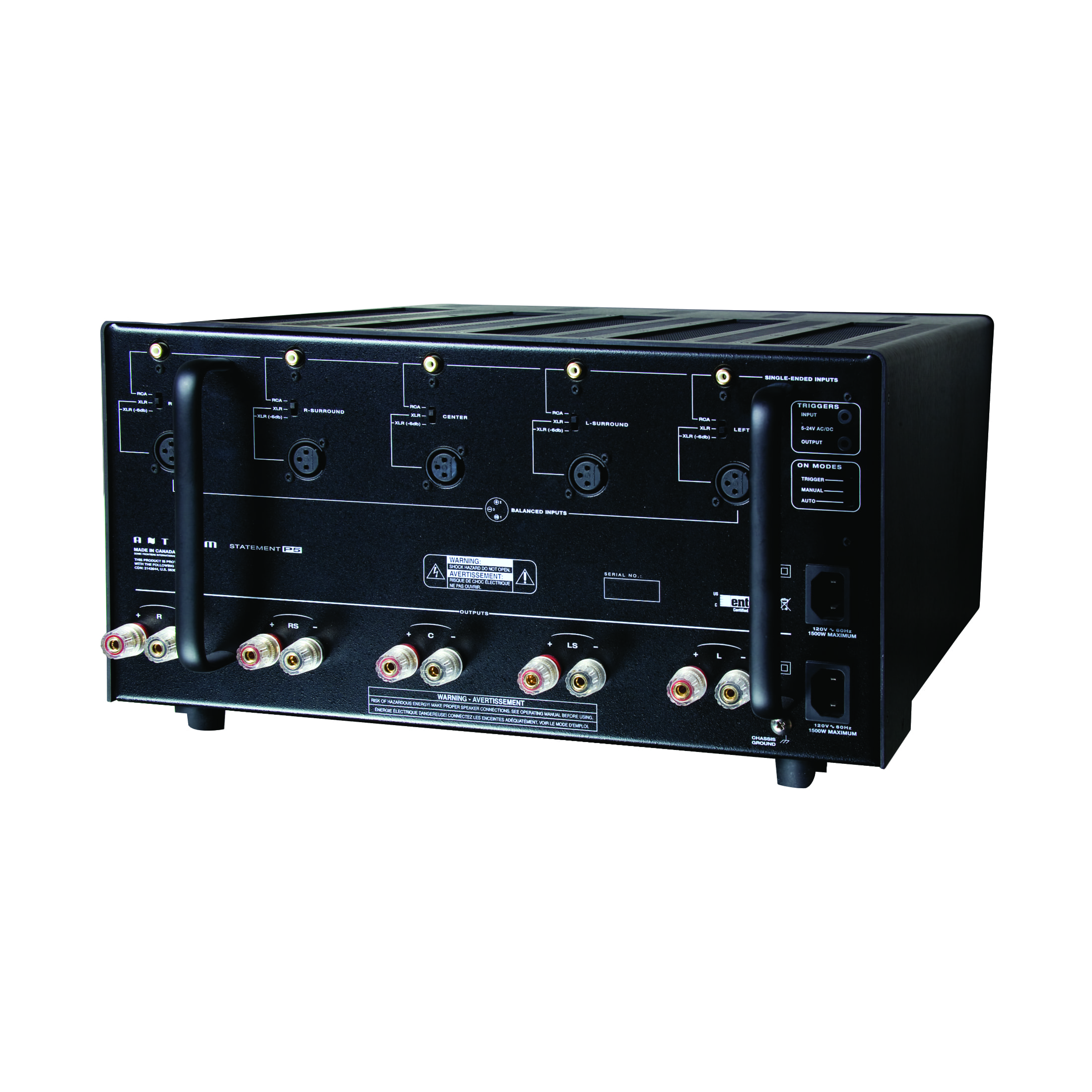

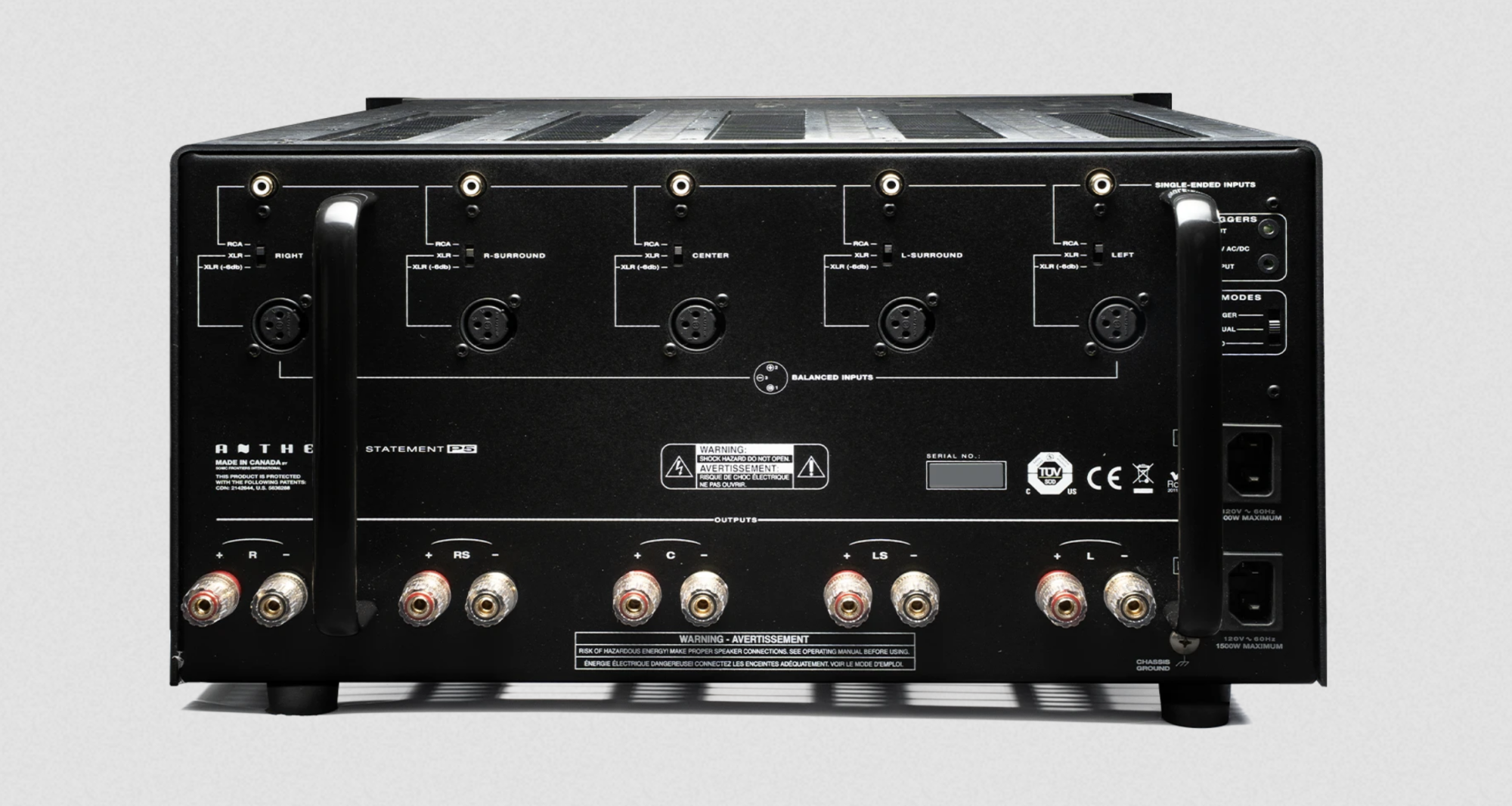

Zadný panel – profesionálne pripojenie piatich kanálov
Statement P5 ponúka päť RCA a päť symetrických XLR analógových vstupov. Pre každý výkonový kanál je pripravený samostatný prepínač vstupného režimu RCA / XLR 0 dB / XLR −6 dB a vlastný pár masívnych pozlátených reproduktorových terminálov.
Zadný panel ďalej obsahuje prepínač spôsobu zapínania, 3,5 mm trigger vstup a výstup, pripojenie uzemnenia šasi a dve samostatné sieťové prípojky IEC. Trigger akceptuje riadiace napätie 5–24 V AC alebo DC.
Dve napájacie prípojky nie sú rezervné ani voliteľné. Na správne používanie P5 treba pripojiť obidva napájacie káble a podľa pokynov výrobcu ich zapojiť do dvoch oddelených elektrických okruhov. Tak sa predchádza preťaženiu jedného okruhu pri vysokom výkone.
Zosilňovač prijíma výlučne analógové audio signály. Nemá HDMI, digitálne vstupy, vstavaný D/A prevodník ani reguláciu hlasitosti. Pre päťkanálovú reprodukciu potrebuje kompatibilný AV procesor alebo predzosilňovač s piatimi regulovanými analógovými výstupmi.
Pri zapájaní musí byť zariadenie odpojené od siete. Výrobca upozorňuje na vysoké výstupné napätie a potrebu správne izolovaných reproduktorových káblov.
Prečo si vybrať Anthem Statement P5?
Päť nezávislých zosilňovacích kanálov, mimoriadna prúdová rezerva a referenčná presnosť pre špičkové domáce kino.
325 W na každý kanál
Trvalý výkon 325/500/675 W pri impedanciách 8/4/2 Ω, aj keď pracuje všetkých päť kanálov súčasne.
Päťnásobné Multi-Mono
Samostatná signálová cesta, toroidný transformátor, napájanie a chladenie pre každý kanál.
70 výkonových prvkov
Štrnásť vysokoprúdových bipolárnych tranzistorov na kanál pre veľkú výkonovú rezervu.
Mimoriadne nízky šum
Odstup signálu od šumu 125 dB a presné obvody s veľmi nízkym skreslením.
Inteligentná ochrana
Advanced Load Monitoring, resetovateľné ističe a teplotné snímače jednotlivých kanálov.
Profesionálne pripojenia
Symetrické XLR, RCA, trigger, pozlátené terminály a dve nezávislé sieťové prípojky.
Dôležité informácie: Anthem Statement P5 je päťkanálový výkonový zosilňovač, nie AV receiver. Neobsahuje reguláciu hlasitosti, DAC, HDMI, streamovanie ani dekódovanie Dolby Atmos/DTS:X. Vyžaduje kompatibilný predzosilňovač alebo AV procesor. Má dve samostatné sieťové prípojky, ktoré sa podľa manuálu musia pripojiť k dvom odlišným elektrickým okruhom. Zariadenie váži 59 kg a vyžaduje primerane nosnú konštrukciu a dostatočné odvetrávanie. Reproduktory a ostatné zariadenia na fotografiách sa predávajú samostatne. Niektoré detailné fotografie zobrazujú konštrukčné prvky spoločné celej sérii Statement P.
Technické parametre
Výkon a zvukové vlastnosti
TypPäťkanálový výkonový zosilňovač
ArchitektúraTrue Multi-Mono
Počet kanálov5
Trvalý výkon / 8 Ω5 × 325 W
Trvalý výkon / 4 Ω5 × 500 W
Trvalý výkon / 2 Ω5 × 675 W
Podmienky merania20 Hz – 20 kHz, THD < 0,1 %
Zaťaženie pri meraníJeden alebo všetky kanály
Výstupné prvky14 bipolárnych / kanál
Celkový počet výstupných prvkov70
Toroidné transformátory5, jeden na kanál
Napájacie sekcie2 autonómne / kanál
Frekvenčná odozva20 Hz – 20 kHz, +0/−0,15 dB
Rozšírená frekvenčná odozva5 Hz – 100 kHz, +0/−2 dB
Výkonové pásmo10 Hz – 150 kHz, −3 dB
THD+N / 225 W / 1 kHz0,0007 %
THD+N / 225 W / 20 kHz0,008 %
IMD CCIF / 325 W0,00019 %
Odstup signálu od šumu125 dB, IEC-A, ref. 325 W
Tlmiaci faktor>600 / 20 Hz; 400 / 1 kHz
Presluch medzi kanálmi−140 dB / 20 Hz; −80 dB / 20 kHz
Rýchlosť prebudenia40 V/μs
Napäťový zisk29 dB
Pripojenia, napájanie a konštrukcia
RCA vstupy5 × analógové
XLR vstupy5 × symetrické
Prepínač na každý kanálRCA / XLR / XLR −6 dB
Vstupná impedancia RCA18 kΩ
Vstupná impedancia XLR22 kΩ
Vstupná citlivosť1 Vrms / 100 W do 8 Ω
Reproduktorové výstupy5 párov pozlátených terminálov
Režimy zapínaniaManuálne, Trigger, Auto-On
Trigger vstup/výstup3,5 mm; 5–24 V AC/DC
Auto-Off bez signálu20 minút
OchranaALM, ističe, PTC
ChladeniePasívne, bez ventilátorov
Príkon bez signálu340 W
Príkon pri max. výkone / 8 Ω2 × 1 800 W
Počet sieťových prípojok2 × IEC, dva oddelené okruhy
Napájanie európskej verzie216–264 V AC, 50/60 Hz
Výška s nožičkami23,8 cm
Výška pre rack bez nožičiek5U
Šírka štandardnej verzie49 cm
Šírka rackovej verzie48,3 cm
Šírka bez držadiel43,8 cm
Hĺbka vrátane držadiel57,2 cm
Hmotnosť bez obalu59 kg
VyhotovenieČierna
Vývoj a výrobaKanada
Údaje podľa oficiálneho manuálu Anthem Statement P2/P5. Výkony sú trvalé pre každý kanál v pásme 20 Hz – 20 kHz pri THD pod 0,1 %, vrátane prevádzky všetkých piatich kanálov. Príkon pri plnom výkone je 2 × 1 800 W; nejde o výstupný výkon reproduktorových kanálov. Dve sieťové prípojky sa musia pripojiť na dva odlišné elektrické okruhy podľa manuálu. Rozmery závisia od osadených držadiel. Vzhľadom na hmotnosť a príkon výrobca vyžaduje bezpečné umiestnenie, vhodné istenie a dostatočné odvetrávanie.
