EVERSOLO DAC-Z10

Popis

DAC-Z10 – HiFi DAC a slúchadlový zosilňovač s vynikajúcim výkonom a podporou dekódovania formátov až do DSD512, PCM 768 kHz 32 bitov a MQA.





Hlavné prednosti:

• Ultra-nízky šum a špičkový SNR až 130 dB


• 5 Vrms XLR a 2.5 Vrms RCA výstupy


• Výkonný slúchadlový zosilňovač s 3 úrovňami gainu


• Bohatá konektivita: USB-B, IIS, AES/EBU, optika, koax, ARC, analóg. vstupy


• Profesionálne funkcie ako Master Clock, FPGA processing, voliteľné filtre, balančné nastavenia, voľba polarity XLR atď.


• Mobilné aplikácie Eversolo (Bluetooth control)

DAC-Z10 je postavený na plne izolovanej architektúre (FIA) od spoločnosti Eversolo, ktorá kompletne oddeľuje digitálnu a analógovú doménu, aby sa minimalizovalo rušenie a zachovala čistota signálu. Tri nezávislé lineárne napájacie zdroje samostatne napájajú ľavý kanál, systémový a pravý kanál, čo umožňuje každému z nich pracovať v prostredí s ultra nízkym šumom. Jeho dekódovacia architektúra zahŕňa dve sady DAC AK4191 + AK4499 pre nezávislý ľavý a pravý kanál v kombinácii s plne vyváženým analógovým predzosilňovačom, ktorý využíva presné dvojkanálové ovládanie hlasitosti R2R. Táto konfigurácia dosahuje vynikajúci DNR a nižší THD+N, čím sa uvoľňuje plný potenciál hudby.





Tri nezávislé napájacie zdroje

Vďaka trom nezávislým toroidným transformátorom pre ľavý kanál, pravý kanál a napájanie systému si DAC-Z10 udržuje ultra nízky šum až do 42 μV. Táto konštrukcia minimalizuje rušenie a poskytuje každému kanálu vlastnú čistú, izolovanú napäťovú podporu pre stabilný a detailný zvuk.







Duálne dekódovacie moduly

DAC-Z10, postavený na plne vyváženej architektúre, disponuje dvoma nezávislými DAC modulmi AK4191 + AK4499 pre ľavý a pravý kanál. V kombinácii s technológiou AKM Velvet Sound™ dosahuje dokonalú rovnováhu medzi presnosťou a tónovou bohatosťou.





Ovládanie hlasitosti R2R

DAC-Z10 využíva presné pole rezistorov R2R na ovládanie hlasitosti, čím zachováva pôvodný signál na každej úrovni. Od tichého počúvania až po plnú hlasitosť zostáva každá nuansy nedotknutá a poskytuje čistý, presný a verný zvuk.





Plne vyvážený predzosilňovač

DAC-Z10 je vybavený vysoko výkonným plne vyváženým predzosilňovačom, ktorý podporuje analógové vstupy XLR aj RCA so ziskom až +10 dB. V spojení s presnou analógovou reguláciou hlasitosti R2R poskytuje ultra nízky šum a skreslenie, čím výrazne zlepšuje dynamický rozsah a integritu signálu a umožňuje reprodukciu každej nuansy hudby s jasnosťou a autenticitou.





Presný hodinový systém

OCXO teplotne riadený kryštálový oscilátor + technológia fázovo viazanej slučky. Podpora externých vysoko presných hodín 10 MHz a 25 MHz | Rekonštrukcia hodín FPGA





Technológia fázovo synchronizovanej slučky

DAC-Z10 integruje teplotne riadený kryštálový oscilátor OCXO a technológiu PLL (Phase-Locked Loop) na dosiahnutie presnej rekonštrukcie hodín. Presné načasovanie je základom reprodukcie zvuku s vysokým rozlíšením a vďaka stabilite OCXO a presnosti korekcie PLL zaisťuje DAC-Z10, že každý tón je reprodukovaný presne tak, ako bolo zamýšľané.





Podpora externých hodín

Presné načasovanie je kľúčom k zachyteniu každej hudobnej nuansy. Vďaka podpore externých vysoko presných hodín posúva DAC-Z10 stabilitu a presnosť hodín na novú úroveň.





Nová definícia FPGA

DAC-Z10 je vybavený vstavanou FPGA, ktorá tvaruje dáta IIS a zdokonaľuje takt. Každý digitálny signál je tak optimalizovaný do svojej najčistejšej formy pred dosiahnutím DAC – rozdiel je skutočne počuť.





Viacjadrový USB audio procesor

DAC-Z10 je vybavený viacjadrovým USB audio procesorom, ktorý ponúka vyššiu rýchlosť spracovania a šírku pásma na zabezpečenie bezstratového prenosu zvukových dát vo vysokom rozlíšení.





Zemniaci kolík

Zemniaci kolík prevodníka DAC-Z10 odvádza šum, čím eliminuje aj drobné rušenie a zachováva čistotu každého tónu.





Integrácia HDMI ARC

DAC-Z10 je vybavený rozhraním HDMI ARC, ktoré podporuje režimy ARC aj eARC pre ľahkú integráciu do vášho domáceho kina. Nielenže dekóduje hudbu vo vysokej kvalite, ale taktiež poskytuje filmový zvuk s ohromujúcou čistotou a realizmom.





6,35 mm modul slúchadlového zosilňovača

DAC-Z10 má špecializovaný 6,35 mm modul slúchadlového zosilňovača, ktorý automaticky detekuje impedanciu a upravuje zosilnenie, čím poskytuje silný a detailný zvuk. Nastavenie vysokého, stredného a nízkeho zosilnenia umožňuje prispôsobiť prehrávanie rôznym slúchadlám a posluchovým preferenciám.





Vysoko kvalitný Bluetooth modul

DAC-Z10 je vybavený vstavaným Bluetooth modulom Qualcomm QCC5125. Či už streamujete z telefónu alebo sa pripájate priamo cez tablet, poskytuje vysoko verné bezdrôtové počúvanie.







Vlastnosti:

• EverSolo DAC-Z10 – prémiový DAC prevodník, predzosilňovač a slúchadlový zosilňovač


• DAC-Z10 je postavený na koncepte FIA ​​(Fully Isolated Architecture), ktorý fyzicky oddeľuje každý kanál pomocou vlastných čipov AK4191 + AK4499EX, samostatného lineárneho napájania a nezávislej signálovej cesty od vstupu k výstupu.


• Tento radikálny prístup rozširuje logiku oddelenia na ovládanie hlasitosti, kde samostatné siete rezistorov R2R pre každý kanál zachovávajú integritu analógového signálu bez digitálneho útlmu.


• S celkovým harmonickým skreslením plus šumom 0,00008% a dynamickým rozsahom 130 dB ponúka Z-10 rekonštrukciu signálu, ktorá kombinuje technickú presnosť a muzikálnosť.


• Tri špeciálne vyrobené toroidné transformátory vytvárajú vyhradené napájacie cesty a minimalizujú elektromagnetické rušenie medzi sekciami.


• CNC obrábaný pevný hliníkový šasi

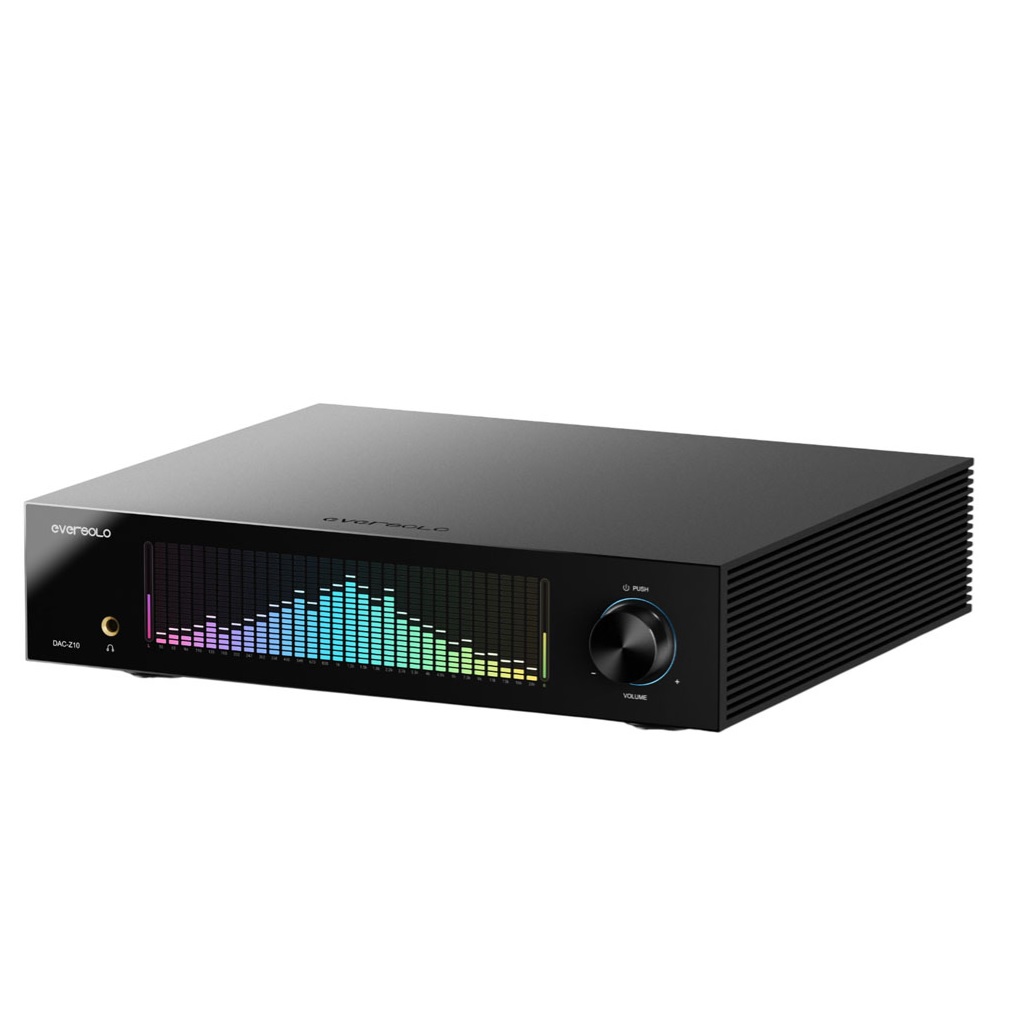

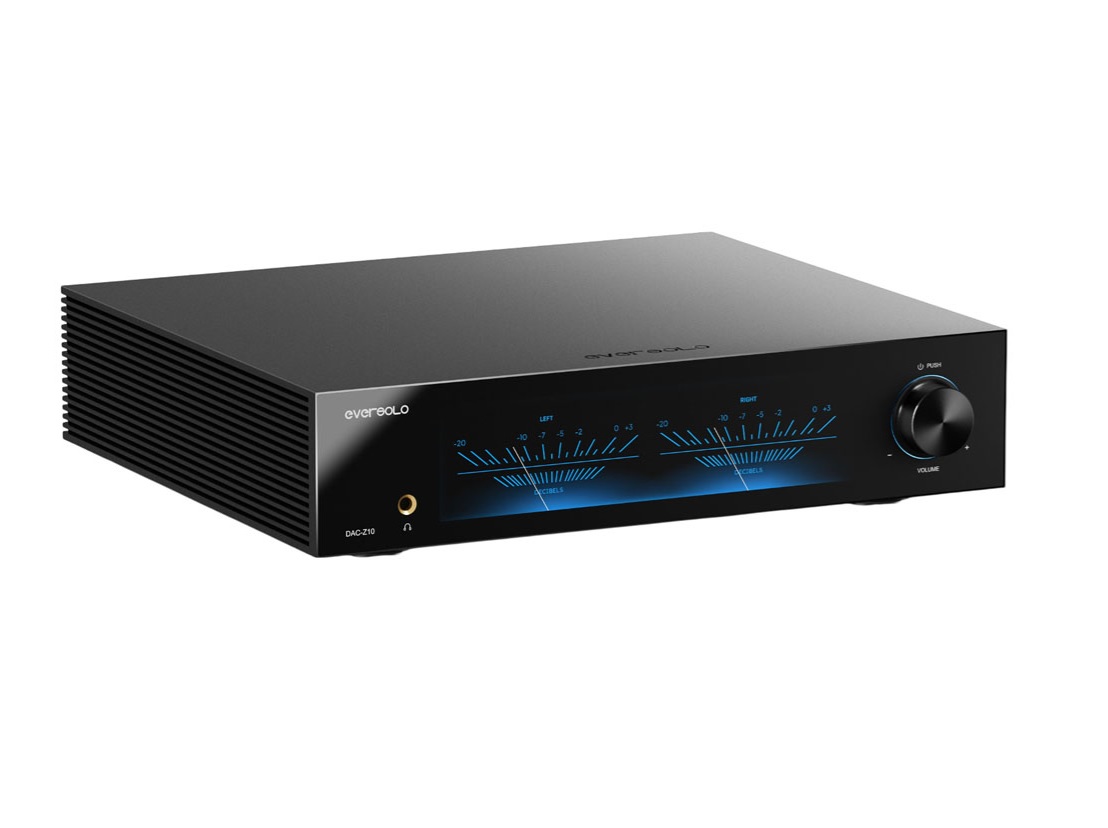

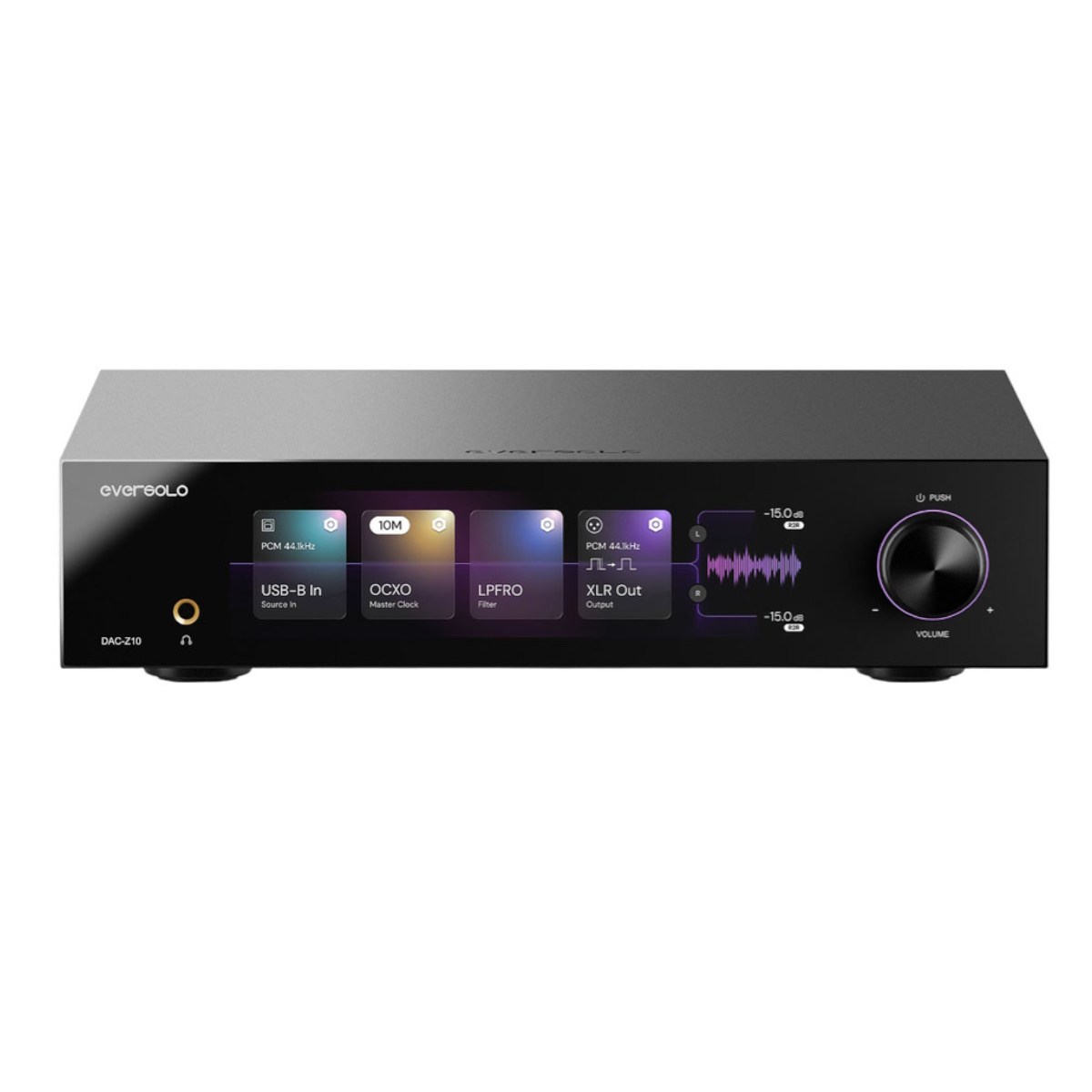

• 8,8-palcový dotykový displej IPS je elektromagneticky tienený a ponúka niekoľko štýlov VU metrov a dynamických spektrálnych displejov, ktoré sú k dispozícii vo vintage aj modernej verzii.


• Prispôsobiteľná farba LED prstenca okolo ovládania hlasitosti, dostupná v mobilnej aplikácii EverSolo Control.


• Duálne dekódovanie AKM


• Ovládanie hlasitosti R2R


• Každý kanál má vlastnú sadu čipov AK4191 + AK4499EX, ktoré udržujú ľavý a pravý digitálny signál úplne oddelené


• Technológia Velvet Sound od AKM poskytuje ideálnu rovnováhu medzi presnosťou a bohatosťou tónov


• Analógový ovládač hlasitosti R2R


• Plne symetrická predzosilňovacia sekcia podporuje analógové vstupy/výstupy XLR a RCA pre ľavý a pravý kanál, ponúka analógové zosilnenie +10 dB a umožňuje priame ovládanie výkonových zosilňovačov.


• Hodinový systém DAC-Z10, nazývaný Eversolo Precision Core, kombinuje teplotne riadený kremíkový oscilátor OCXO, technológiu PLL (fázovo uzamknutá slučka) a rekonštrukciu hodín FPGA.


• Technológia PLL poskytuje sekundárne potlačenie jitteru počas rekonštrukcie signálu a dosahuje presnosť hodín na úrovni femtosekúnd.


• DAC-Z10 podporuje externé vysoko presné 10 MHz a 25 MHz hodinové vstupy s impedanciou 50 Ω a 75 Ω pre integráciu do profesionálnych zostáv.


• USB vstup využíva viacjadrový audio procesor, ktorý podporuje natívny DSD512 a bezstratový prenos PCM 768 kHz/32 bitov.


• Rozhranie I2S ponúka pozoruhodnú flexibilitu: 8 prepínateľných režimov a podporu až 768 kHz/32 bitov PCM a natívneho DSD512.


• Vstupy zahŕňajú aj izolovaný AES/EBU, dva koaxiálne, dva optické a HDMI ARC s podporou režimov ARC a eARC pre priame pripojenie k televízorom


• Integrovaný modul Bluetooth Qualcomm QCC5125 poskytuje bezdrôtové streamovanie


• Sekcia slúchadlového zosilňovača poskytuje výkon 1 W do 16 aj 32 ohmov z 6,35 mm jacku, s automatickou detekciou impedancie slúchadiel pre nastavenie zisku


• Napriek symetrickým obvodom v predchádzajúcich sekciách nie je k dispozícii 4pinový XLR ani 4,4mm Pentaconn pre symetrické káble.


• EverSolo DAC-Z10 vám ponúka všetky výhody moderného D/A prevodníka s pokročilými funkciami a viac ako atraktívnou cenou

TECHNICKÉ PARAMETRE

• Model: Eversolo DAC-Z10


• Displej: 8,8" IPS


• Materiál šasi: Zliatina hliníka


• Hlavný procesor: DCP8568


• DAC čipy: Ľavý kanál: AK4191 + AK4499, Pravý kanál: AK4191 + AK4499


• Audio procesor: Viacjadrový USB audio procesor


• Operačný zosilňovač (OPA): OPA1612


• Napájanie: Tri ultra nízkošumové lineárne napájacie zdroje


• Napájanie: AC 100 – 240 V , 50/60 Hz


• USB port: USB 2.0 × 1 (len pre aktualizáciu firmvéru)


• Spôsoby ovládania: Dotyková obrazovka, diaľkový ovládač, mobilné aplikácie


• Menovitý príkon: 32 W


• Rozmery: 365 mm (hĺbka) × 310 mm (šírka) × 78 mm (výška)

Obsah balenia:

• Diaľkový ovládač


• Napájací kábel


• USB dátový kábel


• USB disk (pre aktualizáciu FW)


• TRIGGER kábel


• Leštiaca handrička


• Manuál

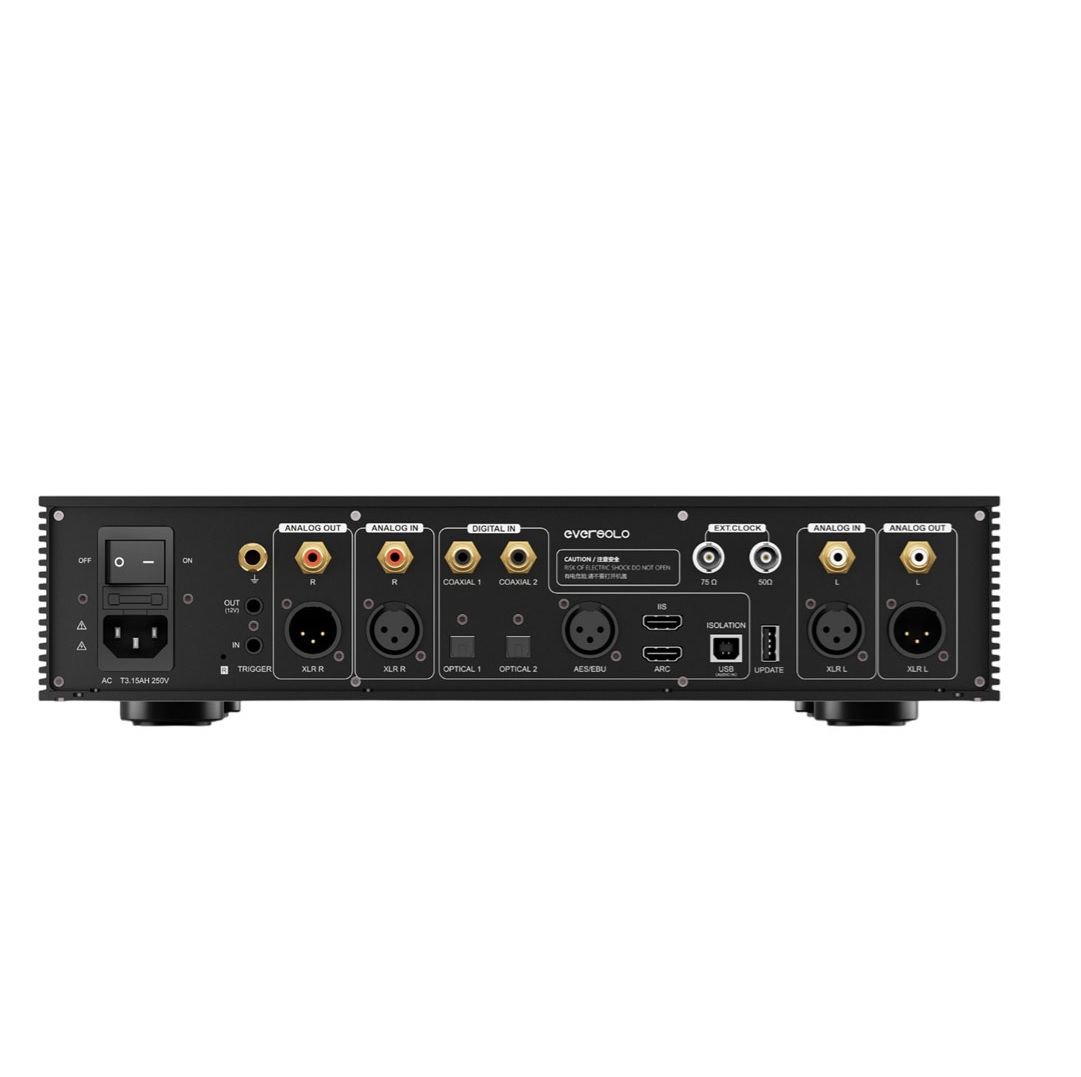

Audio vstupy a výstupy

• Bluetooth audio vstup: Modul Qualcomm QCC5125, Bluetooth verzia BT 5.0; podporuje kodeky SBC / AAC


• USB-B audio vstup: Kompatibilný s Windows 10 a vyššie, macOS, Android a iOS


• IIS vstup: 8 prepínateľných režimov, podpora až Stereo DSD512 / PCM 768 kHz 32 bit


• AES/EBU vstup: Podpora až Stereo PCM 192 kHz / 24 bit alebo DSD64 DoP


• Optické audio vstupy ×2: Podpora až Stereo PCM 192 kHz / 24 bit / DSD64 DoP


• Koaxiálne audio vstupy ×2: Podpora až Stereo PCM 192 kHz / 24 bit / DSD64 DoP


• ARC vstup (HDMI): Podpora až Stereo PCM 192 kHz / 24 bit


• Analógové audio vstupy: XLR (symetrické), RCA


• Analógové audio výstupy:


• Pre-out: XLR (symetrické), RCA


• Slúchadlový výstup: 6,35 mm (single-ended)


• Vstup pre externý clock: Podpora 10 MHz / 25 MHz s impedanciou 50 Ω alebo 75 Ω


• Odporúčaná impedancia slúchadiel: 16 – 300 Ω (Low Gain: 16 – 32 Ω / High Gain: 32 – 300 Ω)

Audio charakteristiky



XLR výstup

• Výstupná úroveň: 5 Vrms @ 0 dBFS


• THD+N (No-wt): 0,00008 % pri 1 kHz (-122 dB)


• Šum (no-wt): < 1,2 µVrms


• SNR (A-wt): 130 dB


• Frekvenčný rozsah: 20 Hz – 20 kHz (±0,1 dB)


• Presluch: -130 dB


• DNR (A-wt): 130 dB

RCA výstup

• Výstupná úroveň: 2,5 Vrms @ 0 dBFS


• THD+N (No-wt): 0,000097 % pri 1 kHz (-120 dB)


• Šum (no-wt): < 1,5 µVrms


• SNR (A-wt): 128 dB


• Frekvenčný rozsah: 20 Hz – 20 kHz (±0,1 dB)


• Presluch: -123 dB


• DNR (A-wt): 128 dB

Slúchadlový výstup (Low Gain Mode)

• Výstupná úroveň: 4 Vrms @ 0 dBFS


• THD+N (No-wt): 0,0003 % @ 1 kHz (-110 dB)


• Šum (no-wt): < 2,5 µVrms


• SNR (A-wt): 124 dB


• Frekvenčný rozsah: 20 Hz – 20 kHz (±0,1 dB)


• DNR (A-wt): 124 dB

Slúchadlový výstup (Mid Gain Mode)

• Výstupná úroveň: 5,6 Vrms @ 0 dBFS


• THD+N (No-wt): 0,00018 % @ 1 kHz (-115 dB)


• Šum (no-wt): < 2,5 µVrms


• SNR (A-wt): 126 dB


• Frekvenčný rozsah: 20 Hz – 20 kHz (±0,1 dB)


• DNR (A-wt): 126 dB

Slúchadlový výstup (High Gain Mode)

• Výstupná úroveň: 7 Vrms @ 0 dBFS


• THD+N (No-wt): 0,00013 % @ 1 kHz (-118 dB)


• Šum (no-wt): < 2,5 µVrms


• SNR (A-wt): 127 dB


• Frekvenčný rozsah: 20 Hz – 20 kHz (±0,1 dB)


• DNR (A-wt): 127 dB
