Matrix Audio ND-1

Popis

Séria N vychádza v ústrety nekompromisným požiadavkám a prináša skutočný pocit rituálu pri počúvaní dospelého Hi-Fi.





Flexibilita a precíznosť

ND-1 je vybavený kompletnou sadou digitálnych vstupov, vrátane optického, koaxiálneho, AES/EBU, IIS-LVDS a tiež USB Type-B aj Type-C. Okrem kompatibility so štandardnými digitálnymi signálmi S/PDIF umožňuje súčasné pripojenie chytrých telefónov, tabletov aj počítačov prostredníctvom rôznych USB rozhraní. Všetky digitálne vstupy využívajú konštrukciu s elektrickým oddelením, ktorá účinne eliminuje rušenie v podobe common-mode interferencie a zemných slučiek medzi zdrojovým zariadením a obvodmi prevodníka. Výsledkom je čistý a stabilný prenos audio dát.





Referenčná konštrukcia

ND-1 je osadený vlajkovou kombináciou čipov AKM: špičkovým delta-sigma modulátorom AK4191EQ v spojení s dvoma prémiovými D/A prevodníkmi AK4499EX. Zatiaľ čo AK4191EQ zaisťuje vysoko presné digitálne spracovanie a reclocking, dvojica čipov AK4499EX využíva nezávislú architektúru kanálov a je vyhradená na prevod ľavého a pravého kanálu. Táto architektúra typu „1+2“ účinne potláča jitter, optimalizuje separáciu kanálov aj fázovú zhodu a dosahuje mimoriadny odstup signálu od šumu a dynamického rozsahu. ND-1 je vybavený zákazkovo navrhnutým femtosekundovým hodinovým oscilátorom s mimoriadne nízkym fázovým šumom, ktorý poskytuje vysoko presný referenčný signál pre obvody D/A prevodníka. Okrem toho využíva vysoko výkonný obvod syntézy hodín DPLL odvodený z vlajkového modelu MS-1, ktorý podporuje režim externého hodinového referenčného signálu.

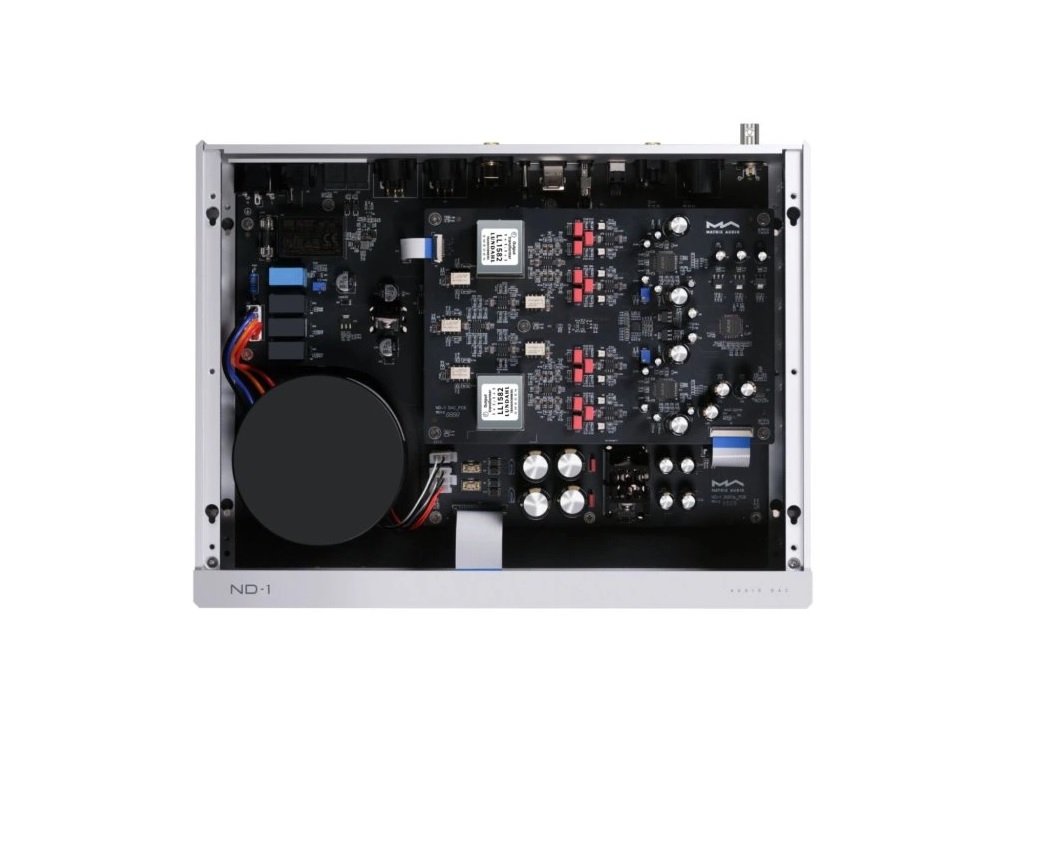

Pri spojení s referenčnými hodinami Matrix Audio SC-1 Audio Grade je plne využitý výkonnostný potenciál celého systému – zachytávajú sa aj tie najjemnejšie nuansy a dynamické kontrasty v hudbe. Výsledkom je zvuk, ktorý je transparentný, pokojný, bohato vrstvený a mimoriadne realistický. V súlade s filozofiou „estetiky obvodového riešenia“ sú digitálna a analógová časť strategicky rozdelené na dve samostatné dosky plošných spojov. Digitálne obvody sú umiestnené v spodnej vrstve, zatiaľ čo D/A prevodný stupeň sa nachádza v hornej časti, čo účinne minimalizuje vzájomné rušenie. Napájanie zaisťuje toroidný transformátor s viacnásobným vinutím doplnený o niekoľko LDO regulátorov. Toto plne lineárne napájacie riešenie poskytuje každej časti obvodu maximálne čistý a stabilný zdroj energie, čo sa priamo premieta do výsledného zvukového výkonu.





Voliteľné dve úrovne výstupu

ND-1 je vybavený analógovými výstupmi XLR aj RCA a ponúka dve voliteľné úrovne výstupného napätia. To umožňuje presne prispôsobiť výstupnú úroveň citlivosti vstupu zosilňovača alebo aktívnych reprosústav, zaistiť optimálne nastavenie zisku a zabrániť skresleniu spôsobenému prebudením signálu alebo strate dynamiky pri nedostatočnej úrovni signálu (RCA 2 Vrms/XLR 4 Vrms, RCA 2,25 Vrms/XLR 4,5). 100-kroková regulácia hlasitosti umožňuje vysoko presným digitálnym riadením hlasitosti, ktoré umožňuje priame pripojenie ku koncovému zosilňovaču alebo aktívnym reprosústavám bez nutnosti použitia samostatného predzosilňovača.





Šasi konštrukcia navrhnutá pre maximálny výkon

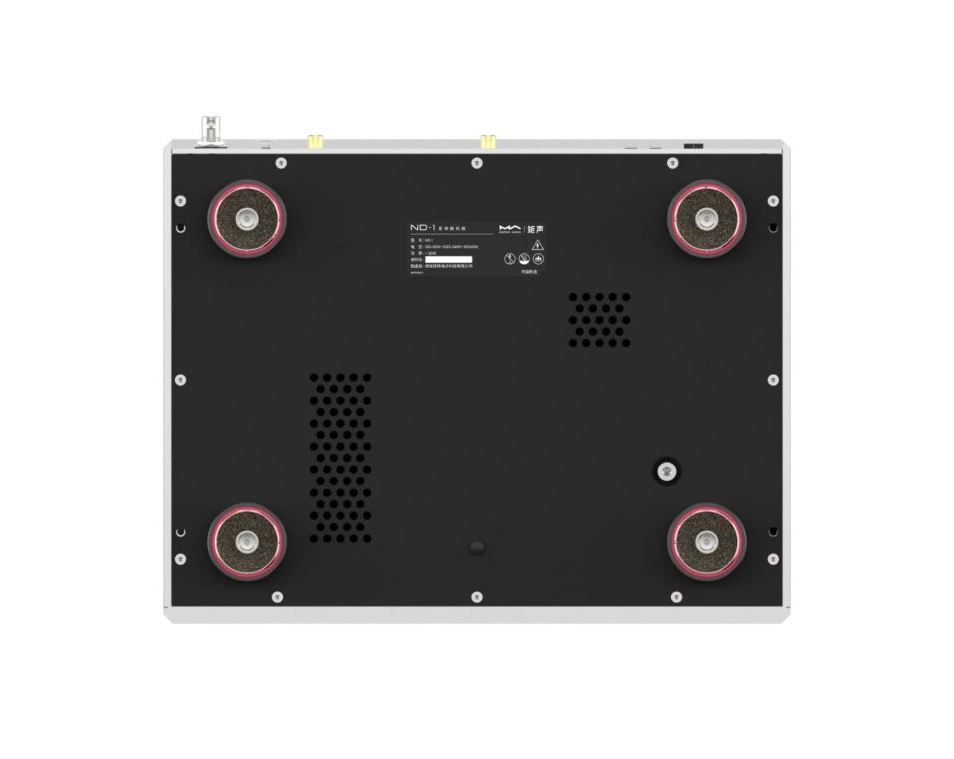

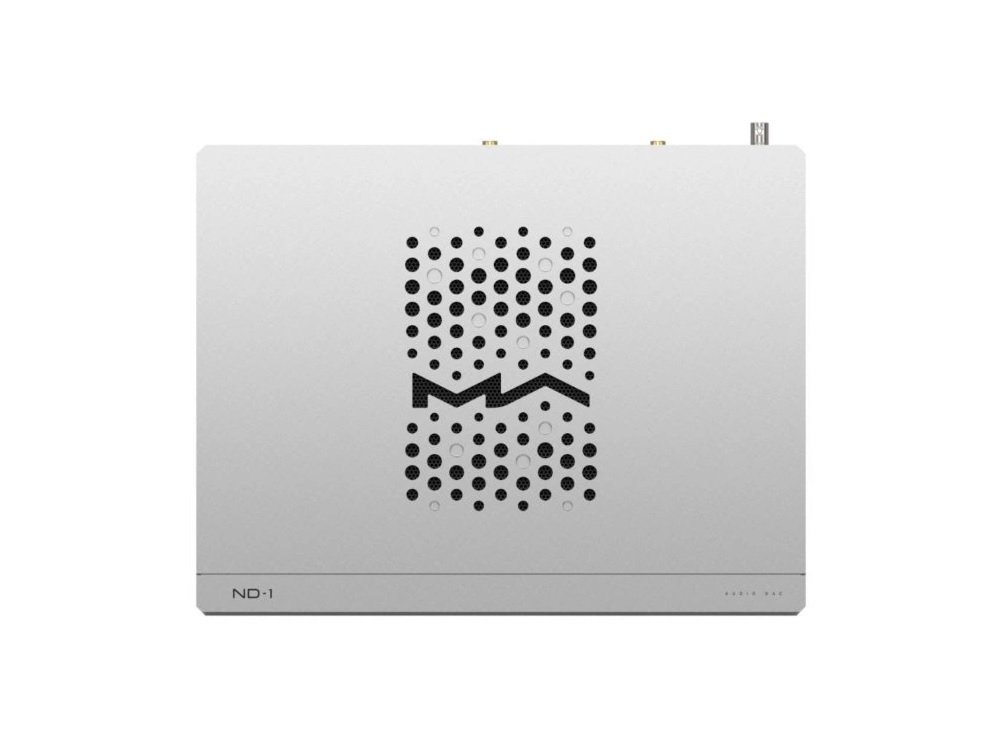

Séria Matrix Audio N nie je navrhnutá len na počúvanie, ale aj na obdiv. Nadväzuje na dizajnový jazyk značky a jej šasi z CNC obrábaného hliníka je precízne tvarované s dôrazom na každý detail, ktorý spája haptickú aj vizuálnu eleganciu. ND-1 je vybavený izolačným tlmiacim prvkom MA-DAMPER PRO, ktorý bol spoločne vyvinutý značkami Matrix Audio a Audio Bastion. Jeho konštrukcia využíva päť materiálov – hliník, nerezovú oceľ, gumu, izolačné guličky a kompozitný korok – ktoré spoločne vytvárajú viacvrstvový systém tlmenia a kontroly vibrácií. Toto riešenie účinne pohlcuje a eliminuje vonkajšie mechanické rušenie.







TECHNICKÉ PARAMETRE

• Kategória: D/A prevodníky (DAC)


• Typ komponentu: D/A prevodník, Predzosilňovač


• Použitý D/A prevodník: Duo AK4499EX

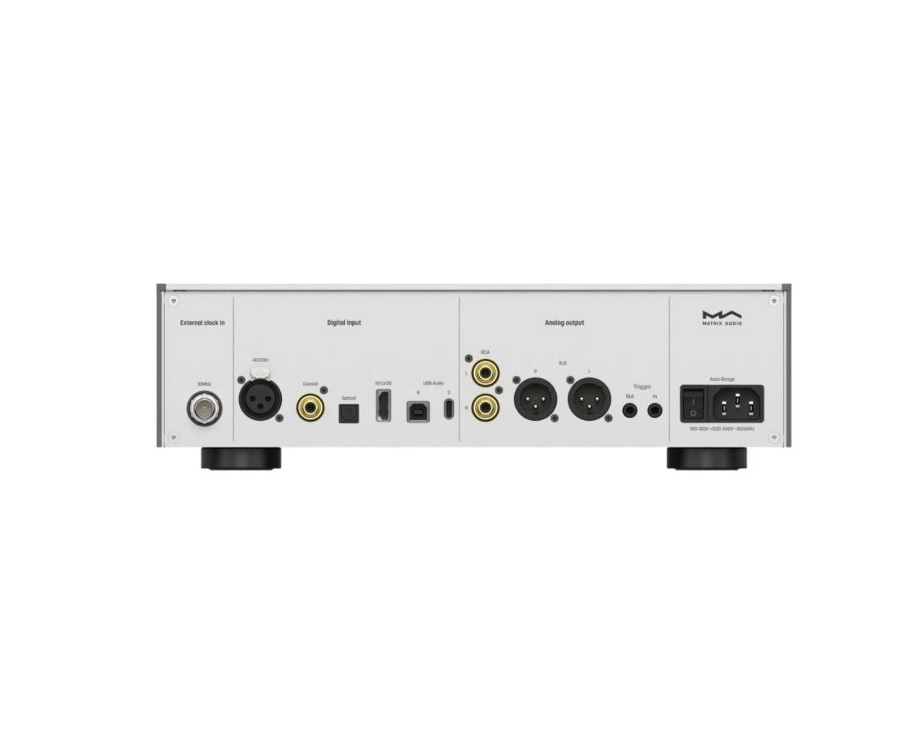

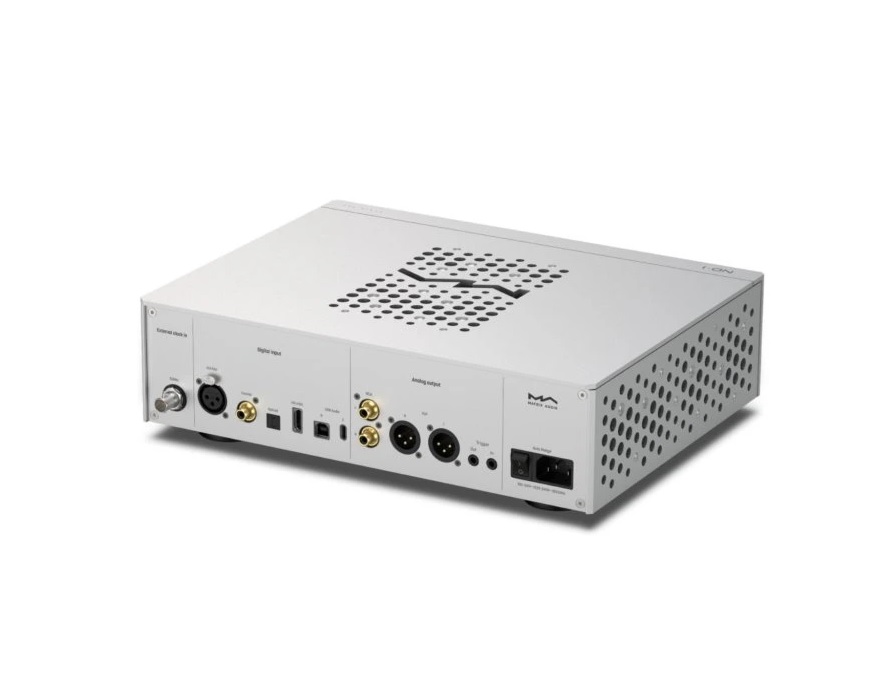

• Digitálne vstupy: Coaxial, Optical, AES/EBU, USB Type B & USB Type C, IIS-LVDS


• Analógové výstupy: XLR, RCA


• Ostatné konektivita: Externé hodiny (10MHz / 50Ω), Trigger In, Out


• Podporované rozlíšenie: PCM 16-32Bit: až 768kHz, DSD až 49.15MHz (Native)


• Odstup signál/šum: XLR: >127dB , RCA >121dB


• Frekvenčný rozsah: 20Hz-20kHz


• Rozmer: 330 x 267 x 97 mm


• Hmotnosť prevodníka: 5.60kg
